电磁流量计 DN1500

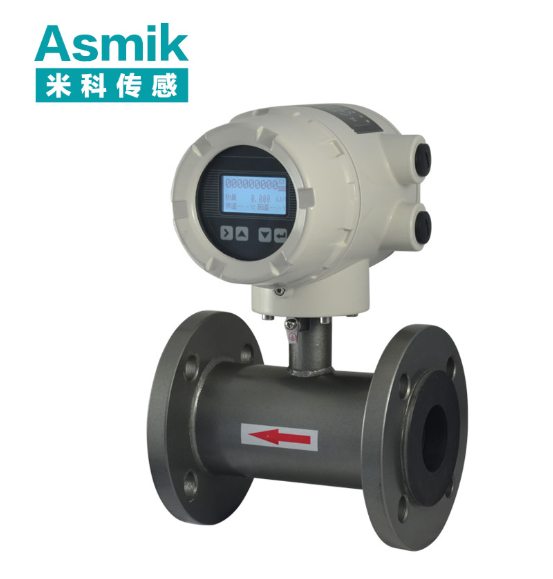

电磁流量计 DN1500 是专为公称直径 1500mm 超大口径管道设计的导电介质流量测量设备，基于法拉第电磁感应定律工作，核心适配大型水利工程干渠（如城市防洪排涝、农业灌溉主干渠）、市政供水 / 排水主干管（城市核心区输水、污水处理厂进出水）、大型工业循环水总管（电厂、钢铁厂冷却循环水系统）、石化行业大流量弱腐蚀介质输送（如原油伴生水、低浓度酸碱溶液）等场景，可稳定测量电导率≥5μS/cm 的液体介质（自来水、河水、工业循环水、弱腐蚀溶液），不适用于纯油、纯水等低电导率介质及含大量固体颗粒（粒径＞5mm）的淤积性介质。



其典型技术工况为：管道实际内径 1400-1500mm（螺旋焊管常用内径 1480mm），工作压力 PN0.6-PN2.5MPa（超大口径管道多为中低压工况），介质温度 - 10℃-120℃，流量范围 500-8000m³/h（对应流速 0.3-4.0m/s，核心工作流速 0.5-3.0m/s，兼顾精度与衬里磨损），测量精度达 ±0.5% FS，重复性误差≤0.1%。针对 DN1500 超大口径 “流场分布极端复杂、安装空间受限、介质易含杂质、长期运行稳定性要求高” 的痛点，该流量计采用多电极矩阵布局、分段式励磁系统、加强型衬里结构及模块化信号处理单元，解决传统大口径流量计 “流场敏感、压损大、维护难度高” 的问题，同时具备无机械磨损、低压损（≤0.03MPa）、维护周期长（3-5 年）的优势。本文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，为超大口径导电介质计量提供参考。

一、电磁流量计 DN1500 的核心构成与超大口径适配设计

电磁流量计 DN1500 的核心构成围绕 “DN1500 超大口径流场优化”“大流量（8000m³/h）计量稳定”“长期户外 / 水下运行可靠” 三大需求，分为测量管组件、分段式励磁系统、多电极矩阵单元、加强型衬里层及模块化信号处理模块，各部件参数针对 1500mm 口径特性与极端工况精准设计。

（一）测量管组件：超大口径的流场与压力承载基础

测量管作为介质流通与磁场生成的核心载体，需同时满足 1500mm 超大口径的流场均匀性、中低压（PN0.6-PN2.5MPa）承载能力及长期抗腐蚀需求，是超大口径计量的关键：

• 材质与壁厚梯度设计：
  • 主流采用 Q235 碳钢（市政供水 / 排水、水利工程等非腐蚀场景）或 316L 不锈钢（工业循环水、弱腐蚀场景），符合 GB/T 9711-2017（钢管标准）：
    • Q235 碳钢测量管：适配 PN0.6-PN1.6MPa 中低压工况，壁厚按压力设计：PN0.6MPa 时 12mm，PN1.0MPa 时 16mm，PN1.6MPa 时 20mm，通过 1.5 倍公称压力水压试验（保压 60 分钟无泄漏、无变形），内壁采用环氧煤沥青防腐涂层（厚度≥0.5mm），抗土壤腐蚀（埋地安装场景），使用寿命≥15 年；
    • 316L 不锈钢测量管：含钼元素≥2%，耐弱腐蚀（如电厂循环水氯离子浓度≤300mg/L），耐温≤120℃，壁厚与 Q235 碳钢一致，内壁经电解抛光处理（粗糙度 Ra≤3.2μm），减少泥沙、藻类附着（水利场景河水易淤积，0.5mm 厚淤积层会导致流场紊乱，误差超 ±2%）；
• 流场优化结构：
  • 实际内径严格匹配 DN1500 管道常用规格（1480mm），管长设计为 3000-3500mm（含法兰总长 3500-4000mm，适配大型管廊 / 渠道安装空间），进口端设置 30° 锥形导流段（长度 500mm），配合内置多孔整流格栅（孔径 150-200mm，厚度 300mm，格栅间距 200mm），引导介质形成充分发展的湍流（雷诺数 Re≥6000），流速分布均匀性提升 40%。整流格栅采用与测量管同材质的钢材，开孔率≥75%，确保 8000m³/h 大流量时压损≤0.03MPa，远低于同口径涡街流量计（0.1-0.15MPa）；
  • 针对水利渠道等非满管场景（部分工况介质液位波动），测量管底部设 100mm 高导流凸台，避免底部淤积导致的局部死区，确保液位≥60% 管径时仍能精准计量（误差≤±1.0%）。

（二）分段式励磁系统：超大口径磁场均匀性保障

DN1500 管道截面面积达 1.72m²（1480mm 内径），传统单励磁线圈无法覆盖全截面，需通过分段式励磁确保磁场均匀，为大流量计量提供稳定磁场环境：

• 励磁结构与参数：
  • 采用 4 组独立励磁线圈（沿测量管轴向均匀分布，间距 800mm），每组线圈绕制于环氧玻璃布绝缘骨架（厚度 50mm，绝缘电阻≥100MΩ），总匝数 3000-3500 匝 / 组（线径 2.0-2.5mm 高纯度铜线），4 组线圈并联供电，总励磁电流 10-15A，在测量管内生成垂直于介质流动方向的均匀磁场（磁感应强度 B=0.2-0.3T，全截面磁场均匀性偏差≤3%）；
  • 励磁方式采用 “低频矩形波（25Hz）+ 高频矩形波（50Hz）” 双频自动切换：稳定大流量（3000-8000m³/h）启用低频模式，磁场稳定性偏差≤2%，功耗降至 50W（比单频励磁节能 35%）；波动小流量（500-3000m³/h）切换高频模式，响应时间≤0.2 秒，快速捕捉流速变化（如市政供水早高峰流量骤升）；
• 低温与抗干扰设计：
  • 励磁线圈外侧包裹 50mm 厚岩棉保温层（户外低温场景 - 10℃），避免线圈电阻因温度变化导致电流波动（温度每降 10℃，电阻变化≤2%）；线圈引线采用铜芯电缆（截面积 10mm²），穿镀锌钢管保护，抗电磁干扰能力符合 GB/T 17626.3 标准（抗射频电磁场辐射干扰≥30V/m），适配电厂、变电站等强干扰环境。

（三）多电极矩阵单元：超大口径流场不均的修正关键

DN1500 超大口径流场呈 “中心流速高、边缘低、局部涡流多” 的复杂分布（中心流速 3.0m/s 时，边缘仅 0.8m/s，局部涡流区流速偏差超 40%），单电极或少量电极无法覆盖全截面，需通过多电极矩阵修正误差：

• 电极布局与材质：
  • 采用 8 电极圆周 + 4 电极轴向的矩阵布局（共 12 个电极）：圆周方向 8 个电极沿测量管内壁 90° 均匀分布（每象限 2 个），轴向 4 个电极沿导流段至出口段均匀分布（间距 1000mm），形成 “空间三维采集网络”，覆盖 1480mm 内径全截面流场；
  • 电极材质根据介质特性选择：
    • 316L 不锈钢电极：适配中性洁净介质（市政自来水、电厂循环水），直径 30mm，突出测量管内壁 5-8mm（减少对流场干扰），单支电极与衬里绝缘电阻≥1000MΩ，表面钝化处理（钝化膜厚度 5-8μm），在 120℃高温水中无电化学腐蚀；
    • 哈氏合金 C276 电极：适配中强腐蚀介质（石化伴生水、5% 以下稀硫酸），耐腐性能是 316L 的 6-8 倍，电子导电性优异（电阻率≤1.2×10⁻⁶Ω・m），可将微弱感应电动势（50-150mV）的传输损耗降至≤0.5%；
• 信号整合算法：
  • 信号处理模块通过 “三维加权算法” 整合 12 个电极的信号：圆周方向按 “中心权重 0.2、中圈 0.3、边缘 0.5”（边缘流场更复杂，权重更高），轴向按 “进口段 0.3、中段 0.4、出口段 0.3”，修正流场不均误差：未修正时单电极误差超 ±3.0%，经矩阵算法修正后，误差控制在 ±0.5% 以内，确保 8000m³/h 满量程时计量精准。

（四）加强型衬里层：超大口径的绝缘与耐磨保障

衬里需满足电子绝缘、耐磨损、抗大流量冲刷需求，同时适配 DN1500 超大口径的施工与维护便利性：

• 衬里材质与厚度：
  • 聚四氟乙烯（PTFE）衬里：耐温 - 40℃-200℃，耐强酸强碱（pH 0-14），绝缘电阻≥1000MΩ，厚度 15-20mm（电子级纯度≥99.9%），采用 “分段模压 + 现场粘接” 工艺（DN1500 无法整体成型），每段衬里长度 1000mm，拼接处采用 PTFE 焊条热熔焊接，焊缝强度≥15MPa，适配化工弱腐蚀场景（如 8000m³/h 稀盐酸输送），使用寿命≥8 年；
  • 氯丁橡胶衬里：适用于常温中性介质（市政供水、水利渠道水），耐温 - 10℃-80℃，厚度 12-15mm，采用 “整体硫化 + 现场打磨” 工艺，Taber 耐磨试验≥200mg，成本较低，是超大口径非腐蚀场景的主流选择，8000m³/h 大流量冲刷下磨损率≤0.02mm / 年，使用寿命≥6 年；
  • 陶瓷衬里（99% 氧化铝）：针对高磨损介质（如矿山废水、含泥沙灌溉水），耐磨损性能是橡胶衬里的 20 倍，厚度 20-25mm，采用 “分片粘贴 + 环氧胶固化” 工艺，与测量管贴合间隙≤0.1mm，可承受粒径≤5mm 固体颗粒的长期冲刷，使用寿命≥10 年；
• 衬里防护结构：
  • 进口导流段衬里外侧加装 10mm 厚不锈钢保护环（防止介质入口冲击磨损），出口段衬里设 50mm 高挡边（避免介质涡流导致的局部磨损），延长衬里使用寿命 30%。

（五）模块化信号处理模块：超大口径的大流量数据处理核心

模块采用 “主模块 + 分模块” 架构，适配 DN1500 的大流量数据采集、计算与远程传输需求：

• 核心功能与架构：
  • 主模块（工业级 32 位 MCU，运算速度≥200MHz）：负责 12 个电极信号的整合、流量计算（基于法拉第定律 Q=K×B×D×v×A，K 为仪表常数，D=1480mm，A=π×(1.48/2)²≈1.72m²）及数据存储（内置 64GB Flash 芯片，存储 5 年历史数据，按小时存储）；
  • 分模块：含 4 个励磁控制分模块（独立控制 4 组励磁线圈电流）、2 个信号放大分模块（将 50-150mV 感应电动势放大 500-1000 倍）、1 个通讯分模块（支持 RS485 / 以太网 / 4G，传输距离≤5000 米，适配大型管廊远程监控）；
• 冗余与故障防护：
  • 采用双电源冗余设计（220V AC/DC 24V，自动切换），确保断电时数据不丢失；内置 “信号备份算法”，12 个电极中 1-2 个故障时，自动启用剩余电极信号计算，误差仅增加 ±0.2%，避免设备停机（超大口径流量计停机维护成本极高）；
  • 模块外壳采用 304 不锈钢材质（防护等级 IP67），内置空调散热系统（适应 - 10℃-60℃环境），避免高温导致的模块死机，工作功耗≤100W。

二、电磁流量计 DN1500 的工作原理与超大口径适配逻辑

该流量计基于法拉第电磁感应定律实现超大口径大流量计量，结合 DN1500 的流场特性、磁场覆盖需求及大流量数据处理特点，通过结构设计与算法优化，确保计量精准与长期稳定。

（一）基础工作原理：电磁感应与大流量计算

1. 磁场生成：4 组励磁线圈在分段式励磁控制下，在 DN1500 测量管内产生垂直于介质流动方向的均匀磁场（B=0.25T，全截面偏差≤3%），磁场覆盖 1.72m² 的管道截面，因测量管采用低磁导率材质（Q235 碳钢磁导率≤1.08μ₀），磁场无明显衰减；
2. 信号采集：导电介质（电导率≥5μS/cm）以流速 v（0.5-3.0m/s）沿 DN1500 管道流动，切割磁感线，12 个电极采集不同位置的感应电动势 E（50-150mV），遵循公式 E=K×B×D×v（K 为对应电极的权重系数）；
3. 流量计算：信号处理模块通过三维加权算法整合 12 个电极的 E 值，计算平均流速 v，再结合管道截面积 A，得到瞬时流量 Q=v×A×3600（m³/h），例如 v=2.0m/s 时，Q=2.0×1.72×3600≈12384m³/h（需在 500-8000m³/h 量程内，超量程时自动降额计算）；累积流量为瞬时流量对时间的积分（积分间隔 1 秒，大流量需高频积分避免漏计），同时将数据通过通讯分模块传输至远程平台（如市政水务中心、电厂 DCS）。

（二）DN1500 超大口径的适配逻辑

1. 全截面流场的三维修正：
   • DN1500 管道若上游直管段不足（如仅 5 倍管径 = 7500mm，低于标准 10 倍），流场易出现 “偏流 + 涡流”（边缘流速仅为中心的 25%），8 电极圆周布局可捕捉径向流场差异，4 电极轴向布局可捕捉轴向流速梯度，三维加权算法将流场不均误差从 ±3.0% 降至 ±0.5%；同时，整流格栅将湍流强度从 0.2 降至 0.08，进一步优化流场；
2. 大流量的压损控制：
   • 8000m³/h 大流量对应流速 4.0m/s，若压损超 0.05MPa，会导致管道输送能耗激增。通过 “大流通面积设计”（测量管内径 1480mm，无机械部件伸入）、“流线型导流段”（30° 锥角减少入口阻力）及 “高开孔率整流格栅”（75% 开孔率），压损控制在≤0.03MPa，以 DN1500 市政供水主干管（年运行 8000 小时，平均流量 5000m³/h，泵扬程 30m）为例，低压损可减少水泵能耗 10-12%，年节约电费 50-60 万元；
3. 介质杂质与环境的适配：
   • 水利 / 市政场景介质含泥沙、藻类，易导致电极结垢，模块通过 “自动清洗提示算法”（当电极信号幅值下降 10% 时，推送清洗提醒），同时 316L 电极表面钝化处理减少结垢附着力；户外低温场景（-10℃），励磁线圈保温层 + 模块空调系统确保设备正常运行，避免冻损；
4. 安装与维护的便利性：
   • DN1500 体积庞大（重量≥5000kg），测量管采用 “分片运输 + 现场拼接” 工艺（每段长度 1000mm，便于吊装），法兰连接符合 GB/T 9119-2020 标准（公称直径 1500mm，PN1.6MPa 法兰外径 1675mm，螺栓孔中心圆直径 1600mm，配备 36 个 M30 螺栓），现场 2-3 天可完成安装，比整体式测量管安装效率提升 50%。

三、电磁流量计 DN1500 的功能特性与典型应用

（一）核心功能特性

1. 超大口径高精度计量：测量精度 ±0.5% FS，重复性误差≤0.1%，符合 JJG 1033-2007《电磁流量计检定规程》0.5 级要求，可用于市政供水贸易结算、水利工程水量计量；量程比 1:16（500-8000m³/h），适配超大口径管道的流量波动（如市政供水早高峰 8000m³/h，夜间低谷 500m³/h），无需更换表计；
2. 低压损与节能：压损≤0.03MPa（8000m³/h 满量程时），远低于同口径孔板流量计（0.1-0.15MPa）、涡街流量计（0.08-0.12MPa），大幅降低管道输送能耗，特别适合长期大流量运行的市政、水利场景；
3. 强环境适应性：测量管材质可选 Q235 碳钢 / 316L 不锈钢，衬里可选 PTFE / 橡胶 / 陶瓷，适配中性、弱腐蚀、高磨损、户外低温等场景；模块防护等级 IP67，支持水下 1 米短期浸泡（市政排水管网淹没场景），工作温度 - 10℃-60℃，适应极端环境；
4. 智能运维与冗余保障：12 电极矩阵 + 模块化设计，支持 “故障不停机”（1-2 个电极 / 分模块故障时仍可计量），维护周期 3-5 年，比传统大口径流量计（1-2 年）延长 50%；内置 64GB 数据存储 + 远程通讯，可实现无人值守（远程抄表、故障预警），减少人工巡检成本（原每月 2 次巡检，现每季度 1 次）；
5. 安装与施工适配：测量管分片运输、现场拼接，适配超大口径设备的运输与吊装（普通货车可运输分片部件，无需特种车辆）；法兰连接符合国家标准，可与现有 DN1500 管道直接对接，现场安装周期短（3-5 天），对市政交通、工业生产影响小。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
市政供水主干管（DN1500）	10-30℃自来水，压力 0.8MPa（PN1.0），流量 1000-8000m³/h，户外埋地，需贸易结算	Q235 碳钢测量管 + 316L 电极 + 橡胶衬里 + PN1.0 法兰 + 4G 通讯 + CPA 计量认证 + IP67	CPA 认证确保水费结算合法，4G 远程抄表替代人工（原人工抄表需封闭道路，成本高），8 电极矩阵修正埋地管道偏流，误差≤±0.5%，城市供水漏损率从 18% 降至 10%，年节水 100 万 m³，减少水费损失 200 万元
电厂循环水总管（DN1500）	30-50℃循环水，含微量杂质（粒径≤1mm），压力 1.2MPa（PN1.6），流量 3000-7000m³/h，强电磁干扰	316L 不锈钢测量管 + 316L 电极 + PTFE 衬里 + PN1.6 法兰 + 以太网通讯 + 抗干扰模块 + IP67	316L+PTFE 耐循环水腐蚀，抗干扰模块适配电厂强电磁环境（信号波动≤±0.1%），低压损设计减少循环泵能耗 12%，年节约电费 60 万元；模块化冗余设计确保故障不停机，电厂机组停机风险降低 90%
大型灌溉干渠（DN1500）	15-25℃河水，含泥沙（粒径≤3mm），压力 0.6MPa（PN0.6），流量 500-5000m³/h，户外露天，高磨损	Q235 碳钢测量管 + 316L 电极 + 陶瓷衬里 + PN0.6 法兰 + RS485 通讯 + 保温层 + IP67	陶瓷衬里耐泥沙磨损，使用寿命≥10 年，无需频繁更换；8000m³/h 量程覆盖灌溉旺季（5000m³/h）与淡季（500m³/h），精准计量灌溉用水量，农业用水利用率从 60% 提升至 85%，年节水 50 万 m³

四、电磁流量计 DN1500 的维护规范

（一）安装操作规范

1. 管道预处理与分片安装：
   • 安装前清理 DN1500 管道基础（混凝土基础平整度偏差≤5mm），用高压水（压力≤1.5MPa）冲洗管道内壁，去除焊瘤、铁锈、杂质（粒径＞5mm 会堵塞整流格栅）；旧管道需用机械打磨机去除内壁结垢（厚度≤1mm）；
   • 测量管分片吊装（每段重量≤2000kg，需 25 吨吊车），拼接时用激光水平仪校准同轴度（偏差≤2mm），分段焊接（对接焊，焊缝高度≥15mm），焊接后进行 X 射线探伤（无裂纹、气孔）；法兰对接时放置金属石墨复合密封垫（厚度 10mm，耐温≤400℃），36 个 M30 螺栓按 “对角分组” 拧紧（分 4 次，扭矩依次为 30%→50%→80%→100%，PN1.6MPa 扭矩 2000-2500N・m），避免法兰变形；
2. 电极与励磁线圈调试：
   • 安装后测试 12 个电极绝缘电阻（均≥1000MΩ），单个电极电阻过低时，用稀盐酸（5% 浓度）清洗电极表面结垢；测试 4 组励磁线圈电阻（每组 80-100Ω，偏差≤5%），电阻异常时检查线圈接线；
   • 通入 0.5MPa 清水，进行 “满管排气”（打开测量管顶部排气阀，直至无气泡排出），避免气泡导致的信号中断；
3. 参数设置与校准：
   • 通过远程平台输入参数：管道内径 1480mm、流量量程 500-8000m³/h、介质类型、通讯参数（4G / 以太网 IP 地址）；
   • 零点校准：关闭阀门，管道内无流动时，模块自动采集 12 个电极信号（应为 0mV±0.2mV），保存校准值；
   • 精度校准：由国家级大流量标准装置（如标准体积管）在 2000、5000、7000m³/h 三个流量点校准，误差超 ±0.5% 时调整仪表常数 K。

（二）维护要点

1. 日常维护（每季度 1 次）：
   • 外观与通讯检查：检查测量管法兰有无泄漏（用肥皂水涂抹），模块外壳有无破损；测试远程通讯是否正常（发送数据指令，验证接收准确率），4G 信号弱时调整天线位置；
   • 数据核对：对比流量计显示值与远程平台数据（流量偏差≤±1%），偏差过大时检查管道是否淤积（水利场景用清淤设备清理）；
   • 保温与防护：户外低温场景检查励磁线圈保温层有无破损，破损时补充岩棉；埋地场景检查井盖有无松动，避免雨水渗入；
2. 定期维护（每 3 年 1 次）：
   • 电极与衬里检查：通过工业内窥镜观察 12 个电极表面是否结垢、衬里是否破损，结垢时用高压水（压力≤2.0MPa）清洗，衬里局部破损时用专用修补胶（PTFE 胶 / 陶瓷胶）修复，大面积破损时更换分片衬里；
   • 励磁线圈与模块维护：测量励磁线圈绝缘电阻（≥100MΩ），电阻过低时更换线圈；清洁模块散热系统（清理空调滤网），测试双电源冗余功能，确保断电切换正常；
   • 精度复校：由 CMA 资质机构重新校准流量精度，调整 K 值，确保误差≤±0.5%；
3. 故障排查：
   • 无流量显示 / 信号异常：检查电源是否正常，12 个电极是否全部故障（模块会提示故障电极编号），单个电极故障时启用备份算法，多个电极故障时停机更换；
   • 流量偏差大：检查管道实际内径与参数是否一致（1480mm，偏差≤5mm）、直管段是否满足要求、介质电导率是否＜5μS/cm；水利场景需检查是否淤积（淤积会导致实际流通面积减小，流量显示偏大）；
   • 通讯中断：4G 通讯检查 SIM 卡是否欠费、信号强度（≥-85dBm）；以太网通讯检查网线是否松动、IP 地址是否冲突。

五、总结

电磁流量计 DN1500 通过 “多电极矩阵流场修正、分段式励磁磁场均匀、模块化冗余设计” 的核心创新，精准解决了超大口径管道 “流场复杂、计量精度低、维护难度高” 的痛点，其 ±0.5% 的测量精度、3-5 年的维护周期、低压损节能优势，使其成为市政供水、大型工业、水利工程等超大流量场景的核心计量设备。
在选型与使用中，需紧扣 “介质特性定材质（腐蚀选 316L+PTFE、高磨损选陶瓷衬里）、工况需求定压力（市政选 PN0.6-PN1.0、工业选 PN1.6-PN2.5）、安装环境定防护（户外选 IP67 + 保温、强干扰选抗干扰模块）” 的原则，通过科学安装与分级维护，充分发挥其 “超大流量精准计量 - 远程智能监控 - 长期稳定运行” 的一体化价值。
未来，随着智慧城市、智慧水利的发展，该流量计将进一步整合 AI 流量预测（基于历史数据优化供水 / 灌溉调度）、数字孪生（构建管道流场数字模型，提前预警淤积）功能，助力超大口径流量系统迈向 “预测性维护、智能化调度” 的新阶段，为城市水资源高效利用、工业绿色低碳运行、农业节水减排提供关键技术支撑。
