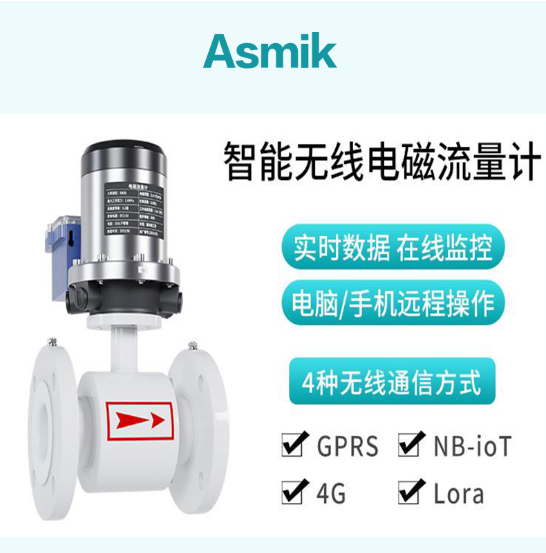

冷热计量表 dn200

冷热计量表 dn200（此处特指电磁式冷热计量表，简称电磁热量表）是基于电磁流量测量与进出水温度差计算原理设计的中等口径冷热能量计量设备，核心适配集中供暖 / 供冷主干管（城市片区供暖、大型社区供冷）、商业综合体冷热循环系统（商场、写字楼中央空调）、工业园区冷热联供管道等场景，可精准计量水基冷热介质（供暖热水、供冷冷水）的消耗能量，不适用于含大量固体颗粒（粒径＞1mm）或强腐蚀（如含高浓度氯离子）的介质。


其典型技术工况为：管道实际内径 180-200mm（无缝钢管常用内径 194mm），工作压力 PN1.6-PN2.5MPa，介质温度范围 - 10℃-120℃（覆盖供暖热水 60-95℃、供冷冷水 7-12℃），体积流量范围 20-200m³/h（对应流速 0.3-3.5m/s，处于电磁流量测量理想区间），能量计量精度 2 级（符合 GB/T 32224-2015《热量表》标准），其中体积流量精度 ±0.5% FS，温度测量精度 ±0.1℃，重复性误差≤0.3%。针对 dn200 中等口径管道 “流量波动大、冷热介质交替、需长期稳定计量” 的痛点，该表采用电磁流量无机械磨损设计、双 PT1000 高精度温度检测、智能热量计算模块，解决传统机械式热量表 “压损大、易磨损、低温环境精度衰减” 的问题，同时具备低压损（≤0.02MPa）、维护周期长（2-3 年）、抗电磁干扰能力强的优势。本文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，为中等口径冷热能量精准计量提供参考。

一、冷热计量表 dn200（电磁热量表）的核心构成与适配设计

冷热计量表 dn200 的核心构成围绕 “dn200 口径流量精准测量”“冷热介质温度差检测”“能量计算与数据管理” 三大需求，分为电磁流量测量单元、双温度检测单元、热量计算与数据处理模块及 dn200 法兰连接结构，各部件参数针对 200mm 口径与冷热循环工况精准设计。

（一）电磁流量测量单元：体积流量采集核心

该单元基于法拉第电磁感应定律测量冷热介质体积流量，是能量计算的基础，需适配 dn200 中等口径的流场特性与冷热介质兼容性：

• 测量管组件：采用 304 或 316L 不锈钢材质（符合 GB/T 1220-2007 标准），适配不同水质场景：
  • 304 不锈钢测量管：适用于市政供暖 / 供冷的洁净水质（氯离子浓度≤100mg/L），耐温≤120℃，壁厚按工作压力设计：PN1.6MPa 时 8mm，PN2.5MPa 时 10mm，通过 1.5 倍公称压力水压试验（保压 30 分钟无泄漏、无变形）。磁导率≤1.05μ₀，磁场在管壁衰减系数≤0.1T/m，确保 194mm 内径全截面磁场均匀性偏差≤5%，避免流场不均导致流量测量误差；
  • 316L 不锈钢测量管：含钼元素≥2%，耐弱腐蚀（如工业园区循环水氯离子浓度≤300mg/L），耐温≤120℃，壁厚与 304 一致，内壁经电解抛光处理（粗糙度 Ra≤1.6μm），减少水垢附着（供暖热水易结碳酸钙垢，厚度超 0.5mm 会导致流量误差超 ±2%）；
• 励磁与电极系统：采用 “低频矩形波（50Hz）+ 高频矩形波（100Hz）” 双频励磁，适配 dn200 管道流量波动（如早高峰供暖流量 180m³/h、夜间低谷 20m³/h）：
  • 励磁线圈绕制于环氧绝缘骨架（厚度 12-15mm，绝缘电阻≥100MΩ），总匝数 1800-2200 匝（线径 1.0-1.2mm 高纯度铜线），磁感应强度稳定在 0.15-0.3T，通过调整线圈电流（3-5A），确保全截面磁场均匀，且低温环境（-10℃）下线圈电阻变化≤5%，无励磁失效风险；
  • 电极采用 316L 不锈钢或哈氏合金 C276（中弱腐蚀场景），直径 10-12mm，突出测量管内壁 2-3mm，单支电极与衬里绝缘电阻≥1000MΩ，表面钝化处理（钝化膜厚度 3-5μm），在 95℃高温热水中无电化学腐蚀，使用寿命≥5 年；
• 电子级衬里层：确保电磁绝缘与介质兼容，适配冷热交替工况：
  • 聚四氟乙烯（PTFE）衬里：耐温 - 40℃-200℃，耐弱酸弱碱，绝缘电阻≥1000MΩ，厚度 6-8mm（电子级纯度≥99.9%），在冷热交替（7-95℃）下无收缩开裂，与测量管贴合间隙≤0.1mm，避免介质渗入导致衬里脱落；
  • 氯丁橡胶衬里：适用于常温 - 80℃的中性水质（如供冷冷水），耐温 - 20℃-80℃，厚度 5-7mm，Taber 耐磨试验≥150mg，成本较低，是市政供冷场景的主流选择。

（二）双温度检测单元：冷热介质温差精准采集

该单元通过检测进水与回水温度差（ΔT）计算能量，是热量计量的关键，需确保高温稳定性与测量精度：

• 温度传感器参数：采用工业级 PT1000 铂电阻传感器（符合 IEC 60751 标准），2 支传感器分别安装于 dn200 进水管道与回水管道，核心参数：
  • 测量范围 - 50℃-200℃，覆盖冷热介质温度区间，精度 ±0.1℃（0-100℃范围内），分辨率 0.01℃，响应时间≤100ms，可快速捕捉温度波动（如供暖系统启停导致的水温骤升骤降）；
  • 传感器封装于 316L 不锈钢外壳（直径 8mm，长度 50mm），防护等级 IP68，插入深度≥50mm（确保伸入 dn200 管道中心流场，避免管壁温度影响），线缆采用双绞屏蔽氟塑料线（耐温≤200℃，抗老化，传输距离≤100 米，信号衰减≤2%）；
• 安装与校准：进水温度传感器安装于电磁流量测量单元下游 5 倍管径（1000mm）处，回水温度传感器安装于回水管道上游 5 倍管径（1000mm）处，避免流量扰动导致温度测量偏差；出厂前 2 支传感器进行配对校准，温差测量误差≤0.05℃，确保 ΔT 计算精准。

（三）热量计算与数据处理模块：能量计量与智能管理核心

模块集成体积流量、温度差采集与热量计算功能，适配 dn200 口径的能量计量需求：

• 核心计算功能：采用工业级 32 位 MCU（运算速度≥100MHz），支持每秒 200 次信号采样，基于国家标准热量计算公式实现能量计量：
  Q = ∫(t₂-t₁) ρ × c × qᵥ dt
  （其中 Q 为累积热量，单位 GJ；t₁为回水温度，t₂为进水温度，ΔT=t₂-t₁；ρ 为介质密度，kg/m³，由温度自动查询密度表修正；c 为介质比热容，kJ/(kg・℃)，默认 4.186kJ/(kg・℃)；qᵥ为体积流量，m³/h；dt 为时间间隔，默认 1 秒）；
  模块自动存储瞬时热量（kW）、累积热量（GJ）、体积流量、进回水温度等数据，支持热量单位切换（GJ、kWh，1kWh=3.6×10⁻³GJ）；
• 数据存储与远传：内置 64GB Flash 芯片，存储 2 年历史数据（按小时存储平均值，按分钟存储峰值数据），支持 USB 本地导出或远程传输：
  • 远传方式支持 RS485 通讯（Modbus-RTU 协议，传输距离≤1000 米，适配小区热力站 DCS 系统）、4G 通讯（支持三大运营商网络，无距离限制，适配户外主干管），数据更新周期 1-60 分钟可调；
• 故障诊断与防护：具备流量超量程、温度传感器断线、通讯中断等故障自诊断功能，通过 LED 指示灯（红 / 绿 / 黄三色）与远程平台报警（响应时间≤5 秒）；模块外壳采用耐腐 ABS + 玻璃纤维材质，防护等级 IP65，内置铝制散热片，在 60℃高温环境（如热力站机房）下无死机风险，工作功耗≤15W。

（四）dn200 法兰连接结构：安装与密封保障

连接结构适配 dn200 标准管道，确保冷热介质无泄漏，符合中等口径安装需求：

• 法兰规格：严格遵循 GB/T 9119-2020 标准，公称直径 200mm，公称压力 PN1.6-PN2.5MPa，密封面类型为凹凸面（MFM）（适配高温高压场景，密封可靠性优于突面法兰）：
  • PN1.6MPa 法兰：外径 340mm，螺栓孔中心圆直径 295mm，配备 12 个 M20 螺栓（孔径 22mm），法兰厚度 24mm；
  • PN2.5MPa 法兰：外径 355mm，螺栓孔中心圆直径 295mm，配备 12 个 M24 螺栓（孔径 26mm），法兰厚度 28mm；
• 密封与定位：采用金属石墨复合密封垫（耐温≤400℃，耐腐），厚度 5-8mm，在 PN2.5MPa 压力与 95℃高温下泄漏率≤1×10⁻⁷Pa・m³/s；法兰内侧设 2 个定位销（直径 8mm），与管道法兰定位孔配合，确保流量计与管道同轴度偏差≤1mm（偏差超 2mm 会导致流场偏斜，流量误差超 ±2%）。

二、冷热计量表 dn200（电磁热量表）的工作原理与适配逻辑

该表通过 “电磁测量体积流量 + 双温度检测温差 + 动态计算热量” 的协同工作，结合 dn200 口径特性与冷热循环工况，实现能量精准计量。

（一）基础工作原理：流量 - 温差 - 热量的协同计量

1. 体积流量测量：电磁流量测量单元的励磁线圈产生垂直于介质流动方向的均匀磁场，冷热介质（电导率≥5μS/cm）沿 dn200 管道流动时切割磁感线，电极采集感应电动势 E，遵循公式 E=K×B×D×v（K 为仪表常数，B 为磁感应强度，D=194mm，v 为平均流速）；模块通过 E 计算 v，再结合管道截面积 A（A=π×(0.194/2)²≈0.0295m²），得到体积流量 qᵥ=v×A×3600（m³/h），例如 v=2.0m/s 时，qᵥ=2.0×0.0295×3600≈212.4m³/h（需在量程 20-200m³/h 内，超量程时触发报警）；
2. 温度差检测：进水与回水管道的 PT1000 传感器分别采集 t₂与 t₁，模块计算 ΔT=t₂-t₁（供暖系统 ΔT 通常为 10-20℃，供冷系统 ΔT 通常为 3-8℃），并根据 t₂查询介质密度 ρ（如 95℃热水 ρ=961.92kg/m³，7℃冷水 ρ=999.87kg/m³）；
3. 热量计算：模块按公式 Q=∫ρ×c×ΔT×qᵥ dt 实时计算瞬时热量（kW），并对时间积分得到累积热量（GJ），例如 qᵥ=100m³/h、ΔT=15℃、t₂=95℃时，瞬时热量 P=ρ×c×ΔT×qᵥ/3.6=961.92×4.186×15×100/3.6≈1698kW，累积热量为 P 对时间的积分（1 小时累积 1.698GJ）；
4. 数据处理与传输：模块将瞬时热量、累积热量、体积流量、进回水温度等数据存储至 Flash 芯片，并通过 RS485/4G 传输至远程平台（如热力公司监控系统），实现数据追溯与远程抄表。

（二）dn200 口径与冷热工况的适配逻辑

1. 中等口径流场不均修正：dn200 管道内径较大（194mm），若上游直管段不足（如仅 8 倍管径 = 1600mm，低于标准 10 倍），流场易呈抛物面分布（中心流速 3.0m/s 时，边缘仅 1.2m/s），单电极流量误差超 ±2.5%。采用 4 电极圆周 90° 布局（中心 2 个、边缘 2 个），模块通过 “动态加权算法”（中心权重 0.35、边缘权重 0.65）整合信号，误差降至 ±0.5% 以内；同时，测量管进口端设置 18° 锥形导流段（长度 70mm）与多孔整流网（孔径 40-50mm），引导介质形成充分发展的湍流（雷诺数 Re≥4000），流速分布均匀性提升 28%；
2. 冷热交替环境适配：供暖 / 供冷系统 seasonal 切换时，介质温度从 95℃骤降至 7℃，传统机械式热量表的机械部件易因热胀冷缩卡滞，而电磁式无机械部件，仅需通过温度补偿修正密度与比热容：模块内置介质热物理性质表，自动根据 t₂调整 ρ 与 c（如温度每变化 1℃，ρ 修正误差≤0.1%），确保冷热介质计量精度一致；
3. 低温与水垢防护：冬季低温环境（-10℃）下，模块采用宽温设计（工作温度 - 20℃-60℃），电源模块具备低温启动功能（-20℃可正常启动）；供暖热水易结垢，316L 测量管内壁电解抛光处理减少水垢附着，同时模块具备 “水垢预警功能”（当流量测量值与历史同温差下的流量值偏差超 ±5% 时，推送水垢清洁提醒），避免水垢导致的长期计量偏差。

三、冷热计量表 dn200（电磁热量表）的功能特性与典型应用

（一）核心功能特性

1. 高精度冷热计量：体积流量精度 ±0.5% FS，温度测量精度 ±0.1℃，热量计量精度 2 级，符合 GB/T 32224-2015 标准，可用于贸易结算（如热力公司与小区的热量收费）；量程比 1:10（20-200m³/h），适配 dn200 管道流量波动，无需频繁调整量程；
2. 宽工况适配：工作压力 PN1.6-PN2.5MPa，介质温度 - 10℃-120℃，覆盖集中供暖、商业供冷、工业冷热联供等场景；304/316L 材质 + PTFE 衬里，耐弱腐蚀与冷热交替，使用寿命≥8 年；
3. 低压损节能：无机械部件伸入流道，压损≤0.02MPa（流速 2.0m/s 时），远低于同口径机械式热量表（0.05-0.08MPa）、孔板式热量表（0.1-0.15MPa），以 dn200 集中供暖主干管（年运行 4000 小时，平均流量 100m³/h，泵扬程 20m）为例，低压损可减少循环泵能耗 8-10%，年节约电费 12-15 万元；
4. 智能运维：内置 64GB 数据存储，保留 2 年历史数据（支持按日 / 周 / 月查询），RS485/4G 远传实现远程抄表（替代人工，抄表效率提升 95%）；故障自诊断覆盖流量超量程、温度传感器断线、通讯中断，报警响应时间≤5 秒，减少人工巡检频次（原每月 2 次降至每季度 1 次）；
5. 抗干扰能力强：通过 GB/T 17626 系列电磁兼容测试（抗静电放电 ±8kV、抗浪涌 ±1kV），在热力站变频器、高压电机附近，信号波动≤±0.1%，确保计量稳定；模块具备防雷击功能（通过 IEC 61000-4-5 测试），户外安装无雷击损坏风险。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
城市集中供暖主干管（dn200）	60-95℃供暖热水，压力 1.2-1.6MPa（PN1.6），流量 50-180m³/h，户外露天	304 测量管 + 316L 电极 + PTFE 衬里 + PN1.6 凹凸面法兰 + 4G 远传 + CPA 计量认证 + IP65	CPA 认证确保贸易结算合法，4G 远程抄表避免人工户外抄表（冬季低温作业风险）；流量精度 ±0.5%，热量计量误差≤2%，解决传统表 “多计 / 少计” 导致的费用纠纷，热力公司收费准确率从 92% 升至 99%
商业综合体供冷系统（dn200）	7-12℃供冷冷水，压力 1.0-1.2MPa（PN1.6），流量 40-150m³/h，室内机房	304 测量管 + 316L 电极 + 橡胶衬里 + PN1.6 凹凸面法兰 + RS485 通讯 + IP65	RS485 接入综合体 BA 系统，实时监控冷量消耗，优化冷水机组运行（原机组能耗高 12%，现降低 8%）；低压损设计减少循环泵负荷，年节约电费 10 万元；橡胶衬里适配冷水工况，维护周期 3 年
工业园区冷热联供管道（dn200）	冬季 60-90℃热水 / 夏季 7-15℃冷水，压力 1.6-2.0MPa（PN2.0），流量 60-200m³/h，弱腐蚀（氯离子≤200mg/L）	316L 测量管 + 哈氏合金电极 + PTFE 衬里 + PN2.0 凹凸面法兰 + 4G 远传 + IP65	316L + 哈氏合金耐弱腐蚀，PTFE 衬里适配冷热交替，避免季节切换导致的部件损坏；4G 远程监控冷热联供能耗，园区能源利用率提升 10%，年减少能源成本 20 万元

四、冷热计量表 dn200（电磁热量表）的维护规范

（一）安装操作规范

1. 管道预处理与位置选择：
   • 安装前关闭管道阀门，排空介质，用高压水（压力≤1.0MPa）冲洗 dn200 管道内壁，去除焊瘤、铁锈、杂质（粒径＞5mm 会堵塞整流网）；供暖管道需额外用除垢剂（如柠檬酸溶液）循环清洗 2 小时，去除原有水垢；
   • 安装位置需满足：电磁流量测量单元上游直管段≥10 倍管径（2000mm）、下游≥5 倍管径（1000mm），避免靠近泵体、阀门、弯头（流场紊乱导致误差超 ±2%）；温度传感器安装于直管段（上游≥5 倍管径，下游≥3 倍管径），避免安装在管道弯曲或阀门下游（温度波动大）；
   • 户外安装需加装不锈钢防雨罩（IP67 防护），模块安装高度距地面≥1.5m，避免积水浸泡；4G 通讯需确保信号强度≥-85dBm（弱信号时加装外置天线）。
2. 法兰连接与传感器安装：
   • 对齐流量计与管道法兰，放置金属石墨密封垫，用扭矩扳手按 “对角分组” 方式拧紧螺栓（PN1.6MPa M20 螺栓扭矩 400-600N・m，PN2.5MPa M24 螺栓扭矩 800-1000N・m），分 3 次拧紧（30%→60%→100%），避免法兰变形；
   • 温度传感器插入管道深度≥50mm（确保伸入中心流场），传感器线缆穿镀锌管保护（避免老鼠啃咬或机械损伤），屏蔽层单端接地（接地电阻≤10Ω）；
   • 安装后通入 0.8MPa 清水，保压 24 小时，检查法兰与传感器接口无泄漏（用肥皂水涂抹，无气泡）；供暖场景需进行热态测试（通入 90℃热水，运行 2 小时，检查流量与温度测量稳定性）。
3. 参数设置与校准：
   • 通过本地按键或远程平台输入参数：管道内径 194mm、介质类型（热水 / 冷水）、量程 20-200m³/h、热量单位（GJ/kWh）、通讯参数（RS485 地址、波特率）、报警阈值（流量超 ±10%、ΔT＜3℃）；
   • 零点校准：关闭阀门，管道内无流动时，进入 “流量零点校准” 与 “温度零点校准” 模式，模块自动采集信号并保存校准值，确保无流量时显示 0、温度传感器温差≤0.05℃；
   • 精度校准：由 CMA 资质机构用标准体积管（流量精度 ±0.1%）与标准温度校准仪（精度 ±0.01℃）在 50、100、180m³/h 三个流量点与 5℃、50℃、95℃三个温度点验证，误差超 2% 时调整仪表常数 K 与温度修正系数。

（二）维护要点

1. 日常维护（每季度 1 次）：
   • 清洁与外观检查：用高压水枪（压力≤0.8MPa）清洗表体外壳，去除灰尘、泥沙；户外设备检查防雨罩是否完好，破损时及时修补；
   • 数据核对：对比本地显示值与远程平台数据（流量、温度、热量偏差≤±1%），ΔT＜3℃时检查系统是否存在短路（如阀门未关严）；
   • 线缆检查：检查温度传感器与通讯线缆是否破损，接头是否松动，重新紧固或更换破损线缆；
2. 定期维护（每年 1 次，供暖 / 供冷季前）：
   • 精度与传感器校准：由 CMA 机构校准流量精度与温度测量精度，流量误差超 ±0.5% 时重新标定 K 值；温度传感器温差超 0.1℃时进行配对校准，必要时更换传感器；
   • 测量管与衬里检查：通过工业内窥镜观察测量管内壁是否结垢、衬里是否破损，结垢时用稀盐酸（5% 浓度）循环清洗 1 小时（供暖场景），衬里破损（如 PTFE 开裂）时更换测量管；
   • 模块与电池维护：检查远传模块接线端子有无氧化，用细砂纸打磨；4G 型号检查 SIM 卡是否欠费，测试远程唤醒功能；内置备用电池（3.6V 锂电池）每年更换 1 次，确保断电时数据不丢失；
3. 故障排查：
   • 无流量 / 热量显示：检查电源（220V AC 或 24V DC），若电源正常，测量电极绝缘电阻（应≥1000MΩ），电阻低为电极结垢或短路（清洁电极）；
   • 温度差异常（ΔT＜3℃或＞30℃）：检查温度传感器接线是否断线、传感器是否插入到位，ΔT 过大时检查系统是否过载（如供暖泵转速过高）；
   • 通讯中断：RS485 检查 A/B 线是否接反、终端电阻（120Ω）是否安装；4G 检查信号强度、SIM 卡状态，必要时重启模块。

五、总结

冷热计量表 dn200（电磁热量表）通过 “电磁流量无磨损测量、双 PT1000 高精度测温、智能热量计算” 的核心设计，精准匹配中等口径冷热循环系统的计量需求，解决了传统热量表 “精度低、压损大、维护频繁” 的痛点，其 2 级热量计量精度、2-3 年维护周期、低压损节能优势，使其成为集中供暖、商业供冷、工业冷热联供等场景的核心计量设备。
在选型与使用中，需紧扣 “介质特性定材质（洁净选 304 + 橡胶、弱腐蚀选 316L+PTFE）、场景需求定远传（室内选 RS485、户外选 4G）、安装规范保精度（直管段、传感器定位）” 的原则，通过科学安装与定期维护，充分发挥其 “精准计量 - 节能优化 - 远程管理” 的一体化价值。
未来，随着智慧能源管理的发展，该表将进一步整合 AI 能耗预测（基于历史数据优化冷热供应）、边缘计算（实时处理海量数据，减少云端压力）功能，助力中等口径冷热系统迈向 “预测性维护、智能化调度” 的新阶段，为城市能源高效利用、商业建筑节能降耗提供关键技术支撑。
