电磁流量计 dn100

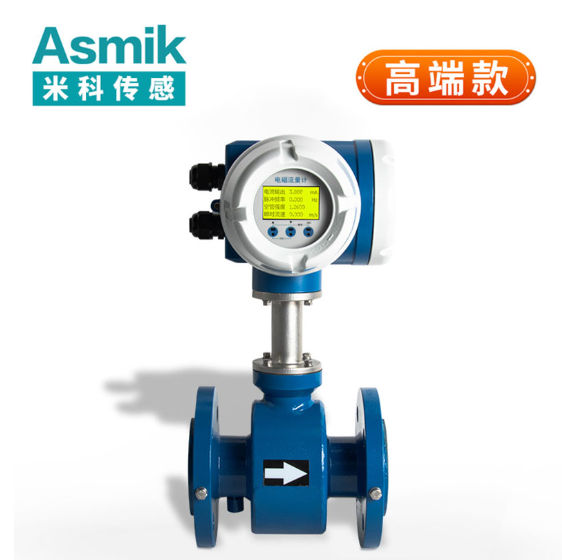

电磁流量计 dn100 作为中小管径流体计量的常用设备，广泛应用于工业循环水支路（如机械加工冷却水路）、市政小区供水支管、化工弱腐蚀溶剂输送（如稀溶液配料）、中小型污水处理站进出水等场景。其适配 dn100 管道（公称内径 100mm，实际内径需结合壁厚修正：碳钢管道壁厚 4mm 时实际内径 92mm，不锈钢管道壁厚 3mm 时实际内径 94mm），依托法拉第电磁感应定律实现无压力损失计量，常规每小时流量范围约 12.7-254.5m³（按最佳流速 0.5-10m/s、公称内径 100mm 计算），既能覆盖车间每小时 15-80m³ 的循环水用量，也适配小区每小时 10-40m³ 的供水需求。该型号针对中小管径特性优化了磁场均匀性与信号抗干扰能力，可耐受流体中微量杂质（≤20mg/L）与弱腐蚀（pH=4-9），同时具备结构紧凑（整体长度约 200-250mm）、安装便捷的特点，是中小流量场景中兼顾精度（±0.5%-±1.0%）与实用性的核心计量装备。下文将从测量原理、核心结构、精度影响因素、规范安装及维护校准五方面，系统解析电磁流量计 dn100 的技术要点与实际应用逻辑。



一、电磁流量计 dn100 的测量原理与场景适配逻辑

（一）核心测量原理（基于法拉第电磁感应定律）

电磁流量计 dn100 的测量逻辑围绕 “导电流体切割磁场生成信号” 展开：当导电流体（导电率≥5μS/cm，如自来水、工业循环水、弱腐蚀溶液）流经 dn100 管道时，会切割传感器励磁线圈产生的均匀交变磁场（励磁频率 0.5-5Hz，低频设计避免流体极化，适配中小管径流体稳定流动特性）。管道内壁两侧对称安装的 2-3 组电极（中小管径主流布局）捕捉与流速正相关的感应电动势，信号大小遵循公式E=k·B·D·v（E 为感应电动势，k 为仪表常数，由传感器结构尺寸决定；B 为磁场强度，与励磁电流成正比；D 为管道实际内径；v 为流体平均流速）。
转换器接收微弱电动势信号（几毫伏至几十毫伏）后，经滤波、放大与温度补偿（修正流体温度对信号的微小影响），结合 dn100 管道横截面积（按公称内径 100mm 计算，A=π×(0.1/2)²≈0.00785㎡），通过体积流量公式 Q=v・A・3600计算每小时流量。例如，当流体流速为 4m/s 时，每小时流量 = 4×0.00785×3600≈113.1m³，恰好匹配中小型工厂循环水支路（每小时 80-120m³）的计量需求；若管道实际内径为 92mm（碳钢壁厚 4mm），则 A≈0.00665㎡，对应每小时流量范围约 11.9-238.2m³，需根据实际管径修正参数以确保精度。

（二）场景适配逻辑（区别于大管径）

1. 水质适配：耐微杂与弱腐蚀设计
   中小管径场景流体常含微量杂质或弱腐蚀成分，该型号针对性优化材质：
   • 电极：常规场景用 304 不锈钢（耐自来水余氯 0.2-0.5mg/L、成本低），弱腐蚀场景（如 pH=5-8 的化工溶液）升级为 316L 不锈钢（耐酸耐碱，使用寿命比 304 长 3 倍）；
   • 衬里：普通测水用天然橡胶（耐温 - 20-80℃，含杂量≤15mg/L），含杂稍高场景（如循环水含少量泥沙）用氯丁橡胶（耐磨性提升 1.5 倍），弱腐蚀或卫生级场景（如食品厂清洗水）用聚四氟乙烯（PTFE，耐温 - 20-180℃，符合 GB 4806.10 食品级标准）；
     同时，传感器内壁无凸起结构，避免杂质堆积，适配中小管径流体易堵塞的痛点。
2. 流量适配：宽范围应对波动
   中小管径场景流量波动频繁（如车间设备启停导致循环水流量变化、小区早晚用水高峰），该型号将流速测量范围扩展至 0.3-12m/s（常规电磁流量计为 0.5-10m/s），对应每小时流量范围约 7.6-305.4m³（公称内径 100mm）：
   • 低流速 0.3m/s 适配夜间小区低流量供水（每小时 7.6m³），通过提升励磁电流（从 0.4A 增至 0.6A）增强磁场，确保信号信噪比≥30dB，避免低流速下信号失真；
   • 高流速 12m/s 应对车间短时大流量需求（如每小时 305.4m³），通过加厚衬里（橡胶衬里增至 5mm）与强化电极固定，防止高速流体冲击导致部件松动。
3. 安装适配：紧凑结构省空间
   中小管径场景多为密集管道布局（如车间管路、小区管井），该型号采用缩径式壳体设计，整体长度仅 200-250mm（比同管径涡街流量计短 30%），可直接安装在狭窄管道间隙中；同时支持法兰、螺纹两种安装方式（dn100 螺纹连接适配 G4 螺纹），螺纹安装无需法兰，进一步节省空间，适配小区管井等狭小安装环境。

二、电磁流量计 dn100 的核心结构特性

（一）壳体与衬里：承载与流体适配的基础

1. 壳体结构与材质
   壳体需兼顾强度与轻量化，适配中小管径安装需求：
   • 材质：常规场景用 Q235 碳钢（耐压 1.6MPa，成本低），耐腐蚀或卫生级场景用 304 不锈钢（耐弱腐蚀，易清洁）；
   • 壁厚：碳钢壳体壁厚 5-6mm，不锈钢壳体壁厚 4-5mm，确保耐压等级达 1.6-2.5MPa（适配中小管径 1.0-1.2MPa 的工作压力）；
   • 接口：法兰连接适配 dn100 标准法兰（PN1.6MPa），螺纹连接适配 G4 或 NPT4 螺纹，接口处预留密封槽，确保流体无泄漏。
2. 衬里选型与工艺（按场景细分）
   衬里是隔离流体与壳体的关键，需完全匹配流体特性：

   应用场景	衬里材质	耐温范围	厚度	核心优势
   市政自来水 / 循环水	天然橡胶	-20-80℃	4-5mm	耐余氯、成本低、易维护
   含沙循环水 / 河水	氯丁橡胶	-20-80℃	5-6mm	耐磨、耐泥沙冲刷
   弱腐蚀溶液 / 食品水	聚四氟乙烯	-20-180℃	3-4mm	耐酸碱、卫生级、易清洁
   衬里采用整体硫化（橡胶）或模压粘接（PTFE）工艺，与壳体贴合度偏差≤0.1mm，避免流体渗入壳体与衬里间隙导致腐蚀。

（二）电极与信号处理：精准计量的核心

1. 电极材质与布局（中小管径优化）
   电极布局针对 dn100 小管径流态易偏斜的特点设计：
   • 材质：304 不锈钢（常规）、316L 不锈钢（弱腐蚀）、钛合金（强腐蚀，如含氯溶液），电极头部经镜面抛光（粗糙度≤0.4μm），减少水垢、杂质附着；
   • 布局：采用 “双主电极 + 单辅助电极” 的 3 电极结构（圆周方向 90° 分布），相较于传统 2 电极，可减少上游弯头导致的偏流误差（从 ±3% 降至 ±1%）。例如，上游 5 倍管径内有 90° 弯头时，辅助电极可捕捉偏流区域信号，通过加权算法修正流速，确保精度稳定。
2. 信号处理系统（抗干扰设计）
   中小管径场景常靠近设备（如泵组、变频器），电磁干扰较强，信号处理需针对性优化：
   • 低噪声放大：电极输出的微弱信号经前置放大器（信噪比≥35dB）放大至伏级，过滤流体湍流、管道振动产生的噪声；
   • 屏蔽传输：信号电缆采用双层屏蔽双绞线（铜网 + 铝箔，屏蔽率≥95%），屏蔽层单端在转换器端接地，电缆长度≤20m（超过需加信号放大器），避免泵组电磁干扰导致信号失真；
   • 动态补偿算法：转换器内置 “流速波动抑制算法”，可过滤短时流量波动（如车间设备启停导致的流速骤变），确保显示值稳定，例如流速从 3m/s 骤升至 5m/s 时，算法可平滑数据，避免显示值跳变。

（三）转换器与辅助结构

1. 转换器功能（场景化设计）
   转换器体积小巧（尺寸约 150×100×80mm），可壁挂或管道安装，核心功能包括：
   • 数据显示：LCD 屏同时显示瞬时流量、累计流量、温度、信号强度，支持中文 / 英文切换；
   • 数据存储：可存储 12 个月历史数据（按日 / 月统计），支持 U 盘导出；
   • 报警功能：具备流量上下限、电极故障、电源异常报警，报警信号可联动阀门或声光提示；
   • 通讯功能：标配 RS485 接口（Modbus 协议），可接入工厂 DCS 或小区供水控制系统，实现远程监控。
2. 辅助安装结构
   针对中小管径安装特点，配备专用附件：
   • 安装支架：碳钢或不锈钢材质，可调节高度（80-120mm），便于固定在管道支架上；
   • 接地环：非金属管道（如 PVC 管）需配套 304 不锈钢接地环（宽度≥30mm），确保流体接地，形成导电回路；
   • 防爆附件：防爆场景（如化工车间）配备隔爆型转换器外壳（符合 GB 3836.2 标准），电缆引入装置配防爆密封接头。

三、影响电磁流量计 dn100 测量精度的关键因素

（一）流体流速范围

电磁流量计 dn100 的最佳流速范围为 0.5-10m/s，对应每小时流量 12.7-254.5m³（公称内径 100mm），流速偏离此区间会显著影响精度：

• 流速低于 0.5m/s：流体切割磁场的动能不足，感应电动势信号弱（<4mV），易受管道振动（如车间水泵振动）、湍流噪声干扰，测量误差从 ±0.5% 升至 ±2.5% 以上；若流速低于 0.3m/s，转换器会触发 “低流速报警”，提示超出有效测量范围；
• 流速超过 10m/s：高速流体对衬里的冲刷加剧，天然橡胶衬里在 12m/s 流速下，年磨损量达 0.25mm，导致管道实际内径增大（如从 100mm 增至 100.5mm），流量误差增至 ±2%；同时，高速湍流破坏磁场均匀性，误差进一步升至 ±3%，需通过阀门调节将流速控制在 10m/s 以内。

（二）流体特性（导电率、含杂量、腐蚀）

1. 导电率不足或波动
   仅适用于导电率≥5μS/cm 的流体，若导电率 < 5μS/cm（如高纯度去离子水、矿物油），电极无法捕捉有效信号，误差超 25%，需添加电解质（如食用盐）提升导电率至 10μS/cm 以上；即使导电率达标，若存在局部导电率不均（如管道内混入低导电率溶液），会导致 3 电极信号差异超 15%，需通过工艺混合确保均匀。
2. 固体杂质影响
   流体含杂量超过 20mg/L（如河水、未过滤的循环水）时，高速杂质会冲刷电极与衬里：
   • 电极表面磨损（304 不锈钢出现 0.04mm 划痕）导致信号接触不良，误差增 2%-3%；
   • 衬里磨损（天然橡胶磨损 0.4mm）使内径增大，流量误差约 0.8%（流量与内径平方成正比）；
     需在流量计上游安装 dn100 过滤器（过滤精度≤0.08mm），每月清理滤芯，避免杂质进入传感器。
3. 腐蚀与结垢
   • 腐蚀：弱腐蚀流体（如 pH=4 的稀醋酸）会腐蚀 304 电极，导致点蚀（孔径 0.3-0.5mm），信号强度降 20%-30%，误差增 5%-8%，需更换为 316L 电极；
   • 结垢：高硬度流体（钙镁离子 > 100mg/L）在温度超过 50℃时易结垢，结垢厚度超 0.5mm 会隔绝电极与流体，误差超 10%，需每季度用 5% 柠檬酸溶液清洗电极与衬里。

（三）管道流态与直管段

dn100 小管径流态恢复慢，上游扰动源对精度影响显著：

1. 90° 弯头 / 三通影响：上游 10 倍管径（1000mm）内有 90° 弯头，流体会形成偏流（一侧流速快、一侧慢），2 电极误差达 5%-7%，3 电极可降至 2%-3%；若上游仅 5 倍管径（500mm）有弯头，偏差增至 8%-10%，需延长上游直管段至 10 倍管径，或安装 dn100 流态调整器（多孔导流板）；
2. 泵组 / 阀门影响：上游离心泵出口的流速脉动（波动幅度 8%-12%）会导致流量测量值波动超 6%，需在泵后安装稳压罐，或延长上游直管段至 15 倍管径（1500mm）；阀门开度 < 50% 时产生湍流，误差超 10%，需调至≥60% 开度。

（四）温度与压力

1. 温度影响：
   • 衬里耐温上限：天然橡胶 80℃、氯丁橡胶 80℃、PTFE 180℃，超温会导致衬里软化变形，电极间距缩小，误差增 2%-3%；
   • 温度骤变：温差超过 40℃/h（如冷水突然切换为热水）会导致衬里与壳体剥离，误差增 3%-5%，需控制温度变化速率；
   • 导电率变化：水温每升 10℃，水的导电率增 5%-8%，转换器需通过温度补偿修正信号，避免误差。
2. 压力影响：
   管道压力超设计值 10%（如 1.6MPa→1.76MPa）时，碳钢管道内径增 0.08mm，流量误差增 0.16%；压力低于 0.1MPa 时，流体易析出气泡，气泡切割磁场产生虚假信号，误差超 3%，需确保压力稳定在 0.2-1.6MPa。

四、电磁流量计 dn100 的规范安装要求

（一）安装位置选择

1. 避开恶劣区域：
   • 水平安装：管道坡度≤0.1%，传感器安装在管道中上部（远离底部沉淀、顶部气泡），电极水平布置（±30°）；
   • 垂直安装：流体从下往上流动（排泡排渣），禁止从上往下流动；
   • 远离干扰源：与泵组、变频器、高压电缆间距≥2m，无法避开则加金属屏蔽罩（厚≥1mm）。
2. 直管段预留标准：
   • 无扰动源：上游≥10 倍管径（1000mm），下游≥5 倍管径（500mm）；
   • 有弯头 / 三通：上游≥15 倍管径（1500mm），下游≥10 倍管径（1000mm）；
   • 有泵组 / 阀门：上游≥20 倍管径（2000mm），下游≥10 倍管径（1000mm）；
     空间有限时，安装 dn100 流态调整器，可将上游直管段缩短至 8 倍管径（800mm）。

（二）连接与密封

1. 法兰连接规范：
   • 法兰同心偏差≤0.3mm，密封面用酒精清洁，垫片适配衬里（橡胶衬里配丁腈橡胶垫片，PTFE 配石墨垫片），厚度 3-4mm；
   • 螺栓对角分步紧固（M16-M20，8.8 级碳钢），扭矩从 50%（80N・m）逐步增至额定值（160N・m），避免法兰偏斜。
2. 螺纹连接规范：
   • 螺纹处缠绕生料带（厚度≤0.1mm），紧固扭矩 15-20N・m，防止漏水；
   • 安装后检查传感器水平度，偏差≤1°，避免倾斜导致流态紊乱。

（三）接地与接线

1. 独立接地：
   • 接地电阻≤10Ω（防爆≤4Ω），接地极用≥25mm² 铜棒（长≥2m，埋深≥1.5m），与其他接地极间距≥5m；
   • 非金属管道需装接地环，通过≥4mm² 铜电缆连接接地极。
2. 接线规范：
   • 信号电缆用双层屏蔽双绞线（≥1.0mm²），屏蔽层单端接地，长度≤20m；
   • 动力电缆与信号电缆间距≥300mm，禁止平行敷设，交叉垂直（90°）。

（四）管道预处理与参数设置

1. 管道清洗：
   高压水枪（≥5MPa）冲除焊渣、铁锈，油污用中性清洗剂浸泡 12 小时后冲洗，确保内壁清洁。
2. 参数设置：
   输入管道实际内径（如 92mm）、流体导电率、电极数量、仪表常数；贸易结算场景开启数据存储，设置流量报警上下限。

五、电磁流量计 dn100 的日常维护与校准

（一）日常维护要点

1. 定期检查：
   • 每月：查法兰密封（无漏水）、转换器显示（信号强度≥60%）；
   • 每季度：内窥镜检查衬里（无鼓包磨损）、电极（无结垢腐蚀），清洗过滤器；
   • 每半年：测励磁线圈电阻（100-300Ω），检查接地电阻。
2. 故障排查：
   • 流量显示为零：查流体是否断流、电极是否结垢、电缆是否松动；
   • 信号波动大：排查管道振动、气泡、电磁干扰；
   • 误差超差：检查衬里磨损、直管段是否足够、参数是否正确。

（二）校准要求与方法

1. 校准周期：
   • 贸易结算：每 1 年第三方检定（JJG 1033-2007）；
   • 内部计量：每 2 年校准；
   • 高含杂 / 腐蚀场景：每 6-12 个月校准。
2. 校准方法：
   • 在线比对：并联 0.2 级标准流量计，运行 24 小时，偏差≤±0.5% 合格；
   • 离线校准：拆送计量机构用标准体积管校准，模拟实际工况。
3. 记录管理：
   保存校准日期、数据、人员等档案，至少 3 年，满足计量监督要求。

综上，电磁流量计 dn100 的精准应用需以中小管径场景特性为核心，通过优化结构（紧凑设计、多电极布局）、材质（耐杂耐腐）与信号处理（抗干扰算法），应对流量波动、空间有限、干扰多等挑战。无论是工业循环水的能耗管控，还是小区供水的民生计量，其无压损、高精度的优势，都能为中小流量场景提供可靠数据支撑，是现代流体计量体系中不可或缺的关键设备。
