dn800 给水流量计

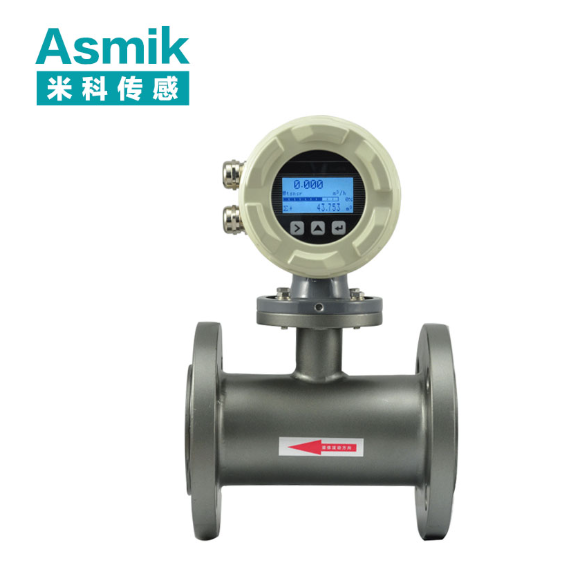

dn800 给水流量计（以电磁流量计为主）是市政供水主干管、大型自来水厂输水管道、工业园区集中给水系统、跨区域调水工程等大流量给水场景的核心计量设备。其适配 dn800 管道（公称内径 800mm，实际内径需结合壁厚修正，如碳钢管道壁厚 10-12mm，实际内径约 780-776mm），凭借无压力损失、耐自来水轻微氯腐蚀（0.2-1.0mg/L）、适配大流量（每小时流量范围约 1059-21188m³，按最佳流速 0.5-10m/s 计算）的优势，能满足大流量给水系统 “低能耗、高精度、长期稳定” 的计量需求。相较于其他大管径流量计，电磁流量计无节流件设计可避免大流量下的能量损耗（每年节省泵组能耗数十万度），且多电极布局能有效应对大管径流态不均问题，同时适配自来水含微量泥沙、余氯的水质特性，是现代大流量给水计量体系中的关键装备。下文将从测量原理与给水场景适配逻辑、核心结构特性、精度影响因素、规范安装要求及维护校准策略五方面，系统解析 dn800 给水电磁流量计的技术要点与实际应用逻辑。


一、dn800 给水电磁流量计的测量原理与给水场景适配逻辑

（一）核心测量原理（基于法拉第电磁感应定律）

dn800 给水电磁流量计的测量原理与中小管径一致，但针对大流量给水特性优化磁场与信号采集设计：当自来水（导电率 200-500μS/cm，满足电磁流量计≥5μS/cm 的要求）流经 dn800 管道时，会切割传感器励磁线圈产生的均匀交变磁场（励磁频率 0.2-1Hz，低频励磁可覆盖大管径截面，避免磁场分布不均）。管道内壁圆周分布的 4-6 组电极（给水场景专用布局）捕捉感应电动势，信号大小遵循公式E=k·B·D·v（E 为感应电动势，k 为仪表常数，由电极数量与布局决定；B 为磁场强度，通过多组线圈协同生成；D 为管道实际内径；v 为自来水平均流速）。
转换器接收多组电极信号后，经滤波、放大与数据融合处理（消除给水管道常见的偏流影响），结合管道横截面积（按公称内径 800mm 计算，A=π×(0.8/2)²≈0.5027㎡），通过体积流量公式 Q=v・A・3600计算每小时流量。例如，当自来水流速为 3m/s 时，每小时流量 = 3×0.5027×3600≈5429m³，完全覆盖大型水厂单日 10-20 万 m³ 的输水需求，也适配工业园区每小时 5000-15000m³ 的集中给水计量。

（二）给水场景适配逻辑（区别于其他流体场景）

1. 水质适配：耐氯与抗泥沙设计
   自来水含 0.2-1.0mg/L 余氯（用于消毒）与微量泥沙（≤50mg/L，尤其老管网输水），dn800 给水电磁流量计的材质选择针对性优化：
   • 电极采用 316L 不锈钢（含钼元素，耐氯腐蚀），表面经抛光处理（粗糙度≤0.8μm），避免泥沙附着导致的信号衰减；
   • 衬里选用天然橡胶或氯丁橡胶（耐自来水腐蚀，耐磨性能是普通橡胶的 1.5 倍），厚度 8-10mm（大管径需厚衬里抗冲击），可承受泥沙长期冲刷，使用寿命达 5-8 年；
   • 部分场景（如沿海地区自来水含微量盐分）可选用钛合金电极，耐盐雾腐蚀性能进一步提升，避免电极点蚀影响信号。
2. 流量适配：宽范围应对给水波动
   给水系统流量波动大（如早高峰市政供水流量是平峰的 1.5-2 倍，工业园区上下班时段流量差异显著），dn800 给水电磁流量计的流速测量范围扩展至 0.3-12m/s（常规电磁流量计为 0.5-10m/s），对应每小时流量范围约 636-25426m³：
   • 低流速 0.3m/s 适配管道检修时的小流量输水（如每小时 636m³），避免低流量下信号失真；
   • 高流速 12m/s 应对高峰大流量冲击（如每小时 25426m³），同时通过强化衬里与电极材质（如氯丁橡胶衬里 + 316L 电极），确保高流速下无磨损、无精度漂移。
3. 能耗适配：无压损降低供水成本
   市政供水与工业园区给水需长距离、大流量输送，泵组能耗占运营成本的 30%-50%。dn800 电磁流量计无节流件设计，相较于孔板流量计（压损 0.2-0.3MPa），可完全消除压力损失：按每小时 10000m³ 流量、泵组扬程 50m 计算，无压损设计每年可节省电能 =（10000×1000×9.8×50×0.0002）÷（3600×0.75）×8000≈380000 度（0.0002 为孔板压损系数，0.75 为泵组效率，8000 为年运行小时数），显著降低给水系统能耗成本。

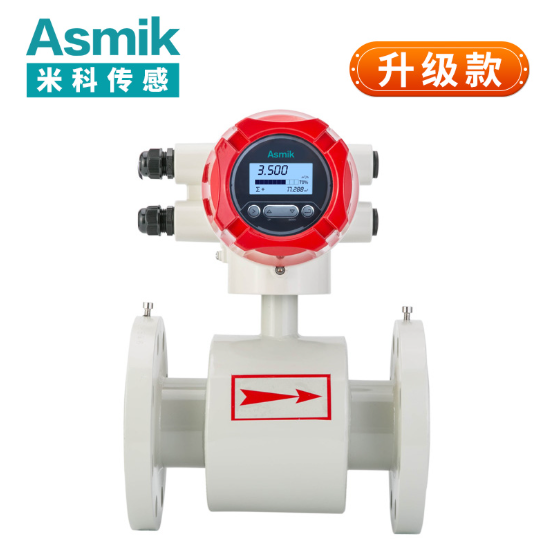

二、dn800 给水电磁流量计的核心结构特性（适配大流量给水需求）

（一）壳体与衬里：承载与水质适配的双重保障

1. 壳体结构与材质
   因 dn800 管径重量大（单台设备净重 1.5-2.5 吨），壳体采用 Q345 碳钢或 304 不锈钢整体焊接成型，壁厚 18-22mm，耐压等级达 1.6-2.5MPa（适配给水系统 1.0-1.2MPa 的工作压力）。壳体两端采用标准大口径法兰（PN1.6MPa、DN800），法兰密封面为凹凸面，确保与给水管道法兰对接时的密封性，避免大流量下自来水泄漏。同时，壳体外部焊接加强筋（间距 400-600mm），提升抗变形能力 —— 当给水管道因温度变化（如夏季高温膨胀）产生应力时，壳体变形量可控制在 0.1mm 以内，避免影响电极与磁场位置，确保测量精度。
2. 衬里选型与工艺（给水场景专用）
   针对自来水水质特性，衬里主要分为两类：
   • 天然橡胶衬里：适配市政自来水（中性、低泥沙含量≤30mg/L），耐氯腐蚀且成本低，厚度 8-10mm，采用整体硫化工艺与壳体紧密贴合（粘接强度≥5MPa），避免大流量下衬里脱落；
   • 氯丁橡胶衬里：适配含泥沙较高的给水（如江河水作为水源的水厂输水，泥沙含量 30-50mg/L），耐磨性能是天然橡胶的 1.5 倍，厚度 10-12mm，可承受泥沙长期冲刷，同时耐氯性能优异，使用寿命比天然橡胶延长 2-3 年；
     两种衬里均需通过 “自来水浸泡测试”（在含 1.0mg/L 氯的自来水中浸泡 1000 小时，无溶胀、无腐蚀），确保符合给水卫生要求（符合 GB/T 17219《生活饮用水输配水设备及防护材料的安全性评价标准》）。

（二）电极与信号处理：大管径给水精准计量的关键

1. 电极材质与布局（给水场景优化）
   电极采用 316L 不锈钢（常规给水）或钛合金（沿海高盐自来水），单组电极长度 40-60mm（确保与自来水充分接触），电极头部经抛光处理（粗糙度≤0.4μm），减少泥沙与水垢附着。考虑到 dn800 给水管道易出现偏流（如上游弯头导致一侧流速快、一侧慢），电极采用 “圆周 + 轴线” 双层布局：
   • 圆周方向：每 90° 布置 1 组电极（共 4 组），捕捉管道不同圆周位置的流速信号；
   • 轴线方向：在管道中部与近壁处各布置 1 层（共 2 层），覆盖管道径向流速分布；
     这种布局可通过多组信号加权平均，消除偏流导致的误差 —— 例如上游 10 倍管径内有 90° 弯头时，4 组电极比 2 组电极的测量误差降低 60%-70%，确保精度≤±0.5%。
2. 信号处理系统（抗干扰与长距离传输）
   给水系统中，传感器与转换器间距常达 30-80m（如水厂控制室远离输水管道），且周边可能存在水泵、变频器等电磁干扰源，信号处理需针对性优化：
   • 低噪声放大：电极输出的微弱电动势（几十至几百微伏）先经前置放大器（信噪比≥40dB）放大至伏级信号，减少自来水微小导电率波动导致的信号干扰；
   • 屏蔽与传输：信号电缆采用双层屏蔽双绞线（屏蔽层为铜网 + 铝箔，屏蔽率≥95%），屏蔽层单端在转换器端接地，电缆长度≤50m 时直接传输，超过 50m 时需加信号放大器（放大倍数 10-20 倍），确保信号衰减≤1%；
   • 数据融合算法：转换器内置 “给水场景专用数据融合算法”，对 4-6 组电极信号按流速分布权重计算（管道中心权重高、近壁权重低），消除因自来水流速分布不均导致的误差，尤其适配水厂输水管道常见的 “抛物线型流速分布”。

（三）支撑与吊装：给水管道安装的便利性设计

dn800 给水电磁流量计重量大（1.5-2.5 吨），需配套专用支撑与吊装结构，适配给水管道的安装环境（多为地下管廊或地面管架）：

1. 底部支撑：壳体底部焊接 2-4 个支撑脚（材质与壳体一致），支撑脚底部预留螺栓孔，可与混凝土基础或钢结构管架固定，避免给水管道重量压迫传感器导致变形；支撑脚高度可调节（100-200mm），确保传感器与管道同心（偏差≤0.5mm）；
2. 顶部吊装：壳体顶部焊接 2 个吊装耳（承重≥4 吨），便于安装时使用吊车吊装（需选用额定起重量≥5 吨的吊车）；吊装耳位置对称（偏差≤10mm），确保吊装时传感器平稳，避免倾斜导致法兰对接困难，尤其适合地下管廊的有限安装空间。

三、影响 dn800 给水电磁流量计测量精度的关键因素（给水场景特有）

（一）给水管道流态与直管段

大管径给水管道流态受扰动后恢复慢，上游扰动源（如 90° 弯头、三通、水泵）对精度影响显著，这是 dn800 给水流量计最常见的精度干扰因素：

1. 90° 弯头 / 三通影响：若上游 10 倍管径（8000mm）内有 90° 弯头，自来水会形成偏流（管道一侧流速比另一侧高 20%-30%），2 组电极测量误差达 8%-10%，即使 4 组电极也会有 3%-5% 偏差；若上游 5 倍管径（4000mm）内有弯头，偏差会增至 12%-15%，需延长上游直管段至 20 倍管径（16000mm），或安装 dn800 给水专用流态调整器（如蜂窝式整流器，长度≥1500mm），确保流速分布偏差≤5%；
2. 水泵影响：上游有离心泵（如水厂加压泵）时，泵出口的流速脉动会导致自来水流速周期性波动（波动幅度 10%-15%），与感应电动势信号叠加，导致测量值波动幅度超过 8%；需在水泵出口与流量计之间安装稳压罐，或延长上游直管段至 30 倍管径（24000mm），削弱流速脉动影响。

（二）自来水水质特性（含氯、泥沙、水垢）

1. 含氯量波动：自来水余氯量通常为 0.2-1.0mg/L，若因消毒工艺调整导致氯含量骤升至 1.5mg/L，会加速普通 304 不锈钢电极腐蚀（点蚀速率从 0.01mm / 年增至 0.03mm / 年），电极表面粗糙度增加，信号强度下降 20%-30%，测量值偏低 5%-8%；因此 dn800 给水流量计需选用 316L 不锈钢电极，耐氯腐蚀性能是 304 不锈钢的 3-4 倍，可承受 1.5mg/L 以下的氯含量波动；
2. 泥沙含量超标：当自来水含沙量超过 50mg/L（如汛期江河水作为水源），高速流动的泥沙会冲刷电极与衬里：
   • 电极表面磨损（316L 不锈钢电极出现 0.1mm 深的划痕）会导致信号接触不良，误差增加 3%-5%；
   • 衬里磨损（如氯丁橡胶衬里磨损 1mm）会改变管道实际内径（内径增大 2mm），流量误差约 0.5%（因流量与内径平方成正比）；
     需在流量计上游安装大口径过滤器（过滤精度≤0.1mm），并缩短维护周期（从每季度检查改为每月检查）。
3. 水垢沉积：自来水硬度较高（钙镁离子含量 80-120mg/L），长期运行易在电极与衬里表面结垢，尤其水温超过 40℃时（如夏季水厂输水），结垢速率加快：
   • 结垢厚度超过 1mm 时，会隔绝电极与自来水接触，感应电动势信号无法传输，测量值严重偏低；
   • 结垢不均会导致磁场分布紊乱，误差增至 4%-6%；
     需每季度用 “柠檬酸溶液清洗法”（5% 柠檬酸溶液浸泡 2 小时，软毛刷清洁）去除结垢，避免影响精度。

（三）给水管道变形与温度压力

1. 管道变形：dn800 给水管道多为碳钢或球墨铸铁管，受压力、温度影响易变形：
   • 工作压力超过设计压力 10%（如设计 1.6MPa，实际 1.76MPa）时，碳钢管道内径会增大 0.15-0.2mm，流量测量值偏高 0.2%-0.3%；
   • 温度变化超过 20℃（如冬季低温管道收缩）时，球墨铸铁管道内径变化可达 0.5-1mm，流量误差达 0.6%-1.2%，需在转换器中输入管道材质的热膨胀系数（如碳钢 1.2×10⁻⁵/℃），实时修正内径变化；
2. 压力波动：给水系统压力波动（如水泵启停导致压力从 1.0MPa 骤升至 1.2MPa）会引发自来水密度微小变化（压力每升高 0.1MPa，水密度增加约 0.04%），对体积流量影响可忽略，但需注意压力骤升可能导致传感器法兰密封泄漏，需定期检查密封垫片（每半年更换一次）。

四、dn800 给水电磁流量计的规范安装要求（给水场景专用）

（一）安装位置选择（适配给水管道环境）

1. 避开扰动与极端区域
   • 水平安装时，给水管道需保持水平（坡度≤0.05%），传感器应避开管道最高点（防止空气积聚形成 “气塞”，影响信号采集）与最低点（防止泥沙沉淀堆积，磨损衬里），电极宜布置在水平方向（±30° 范围内），减少沉淀覆盖；
   • 垂直安装时，自来水需从下往上流动（利用重力排泡与排渣），禁止从上往下流动，否则气泡易在传感器顶部滞留，导致信号波动；
   • 远离强电磁干扰源（如给水泵站的高压配电柜、大型水泵变频器），距离≥8m；若无法避开，需为传感器加装金属屏蔽罩（厚度≥3mm 的冷轧钢板），并选用屏蔽信号电缆。
2. 直管段预留标准（给水场景优化）
   给水管道常因空间限制（如地下管廊、水厂厂房）无法满足常规直管段要求，需按以下标准调整：
   • 无扰动源（长直给水管道）：上游≥15 倍管径（12000mm），下游≥5 倍管径（4000mm）；
   • 有 90° 弯头 / 三通：上游≥20 倍管径（16000mm），下游≥10 倍管径（8000mm）；
   • 有水泵 / 稳压罐：上游≥30 倍管径（24000mm），下游≥10 倍管径（8000mm）；
     若现场空间有限，需安装 dn800 给水专用流态调整器（长度≥1500mm，材质与管道一致），调整器需与管道同心（偏差≤1mm），安装后用便携式流速仪检测流态，确保自来水流速分布偏差≤5%。

（二）吊装与法兰对接（大管径给水安装重点）

1. 吊装规范（保障安全与精度）
   • 选用额定起重量≥5 吨的吊车，吊装时用专用吊索（承重≥5 吨）连接壳体顶部的吊装耳，避免吊索挤压壳体导致变形；
   • 吊装过程中需保持传感器平稳（倾斜角度≤1°），缓慢靠近给水管道法兰，避免碰撞损坏法兰密封面（给水管道法兰密封面损坏易导致自来水泄漏，影响管网压力）。
2. 法兰对接要求（给水卫生与密封）
   • 传感器法兰与给水管道法兰需同心（偏差≤0.5mm），法兰密封面用自来水清洁（去除油污、杂质，符合给水卫生要求），密封垫片选用与衬里适配的材质（天然橡胶衬里配丁腈橡胶垫片，氯丁橡胶衬里配氯丁橡胶垫片），垫片厚度 8-12mm（大口径法兰需厚垫片确保密封），且垫片需符合 GB/T 17219 卫生标准，避免污染自来水；
   • 采用 “对角分步紧固” 法紧固螺栓（螺栓规格 M24-M30，材质 8.8 级碳钢）：先紧固对角螺栓至 50% 扭矩（约 120-180N・m），再紧固相邻螺栓至 50% 扭矩，重复 2-3 次逐步增至额定扭矩（240-300N・m），避免法兰偏斜导致衬里变形，影响电极位置。

（三）接地与接线（给水系统安全要求）

1. 独立接地系统（防触电与信号稳定）
   给水系统属于民生工程，安全要求高，传感器需独立接地，接地电阻≤10Ω（防爆场景≤4Ω）：
   • 接地极选用 2 根截面积≥70mm² 的铜棒（长度≥2.5m），埋深≥1.5m（地下水位高的地区需埋深≥2m），两根接地极间距≥10m，通过截面积≥50mm² 的铜电缆连接传感器接地端子；
   • 若给水管道为球墨铸铁等非金属材质，需在传感器上下游各安装 1 个不锈钢接地环（材质 316L，宽度≥80mm），接地环与管道内壁紧密贴合，通过铜电缆连接接地极，形成自来水导电回路，避免静电干扰信号，同时防止触电事故。
2. 接线规范（防干扰与卫生）
   • 信号电缆（连接传感器与转换器）选用双层屏蔽双绞线（屏蔽层为铜网 + 铝箔），电缆截面积≥1.5mm²，长度≤50m（超过需用信号放大器）；屏蔽层单端在转换器端接地，避免两端接地产生环流干扰；
   • 动力电缆（220V 或 380V）与信号电缆敷设间距≥800mm，禁止平行敷设；若交叉敷设，需垂直交叉（夹角 90°），并在交叉处加装金属隔板（厚度≥2mm）；
   • 接线盒需安装在干燥、通风的环境（如水厂控制室、管廊配电箱），避免雨水浸泡或自来水溅湿，确保用电安全，同时符合给水系统卫生管理要求。

（四）管道预处理与参数设置（给水计量准备）

1. 管道清洗（给水卫生与设备保护）
   安装前需彻底清洗 dn800 给水管道，用高压水枪（压力≥8MPa）冲洗内壁，去除焊渣、铁锈、碎石等杂质；若管道内有油污，需用中性清洗剂（如食品级洗洁精溶液）浸泡 24 小时后冲洗，再用自来水冲洗 3 次，确保符合 GB/T 17219 卫生标准，避免污染自来水或磨损传感器衬里。
2. 参数设置（给水场景精准计量）
   在转换器中准确输入以下参数：
   • 管道参数：公称直径 800mm、实际内径（如 780mm）、管道材质（碳钢 / 球墨铸铁）；
   • 流体参数：自来水导电率（200-500μS/cm）、温度范围（5-40℃）；
   • 仪表参数：电极数量（4 组 / 6 组）、仪表常数（按出厂标定值输入）；
     若给水系统存在压力波动，需开启 “压力补偿” 功能（部分型号具备），实时修正压力对密度的微小影响；若用于贸易结算（如水厂与工业园区的水费计量），需开启 “数据存储” 功能（保存 12 个月历史数据），确保计量可追溯。

五、dn800 给水电磁流量计的日常维护与校准（给水场景专用）

（一）日常维护要点（保障给水连续与卫生）

1. 衬里与电极检查（适配自来水水质）
   • 每季度用工业内窥镜（长度≥15m）检查传感器内部：观察衬里是否有磨损、鼓包（天然橡胶衬里鼓包超过 8mm 需更换），电极表面是否有结垢、腐蚀（结垢厚度超过 1mm 需清洗）；
   • 清洗时需关闭上下游阀门（dn800 给水管道需配备大口径蝶阀），排空管道自来水，用软毛刷蘸 5% 柠檬酸溶液（食品级）清洁电极与衬里，禁止用硬质工具划伤衬里；清洗后用自来水冲洗 3 次，确保无清洗剂残留，符合卫生要求；
   • 每半年检查电极阻抗（通过转换器 “电极诊断” 功能），正常阻抗范围 5-15kΩ，若阻抗超过 20kΩ，需重新清洗或更换电极。
2. 法兰密封与支撑检查（防泄漏与安全）
   • 每月检查法兰密封处是否泄漏（用干布擦拭，无湿痕为合格），若发现泄漏需及时紧固螺栓或更换垫片（需泄压后操作，避免自来水浪费）；垫片更换后需用自来水冲洗法兰连接处，确保无杂质残留；
   • 每半年检查底部支撑是否松动（螺栓扭矩是否达标），支撑脚与基础是否有位移，若有位移需调整垫片厚度，确保传感器与管道同心，避免因振动导致衬里磨损。
3. 转换器与信号检查（保障计量连续）
   • 每日检查转换器显示屏是否正常（有无乱码、黑屏、数值跳变），实时监控流量、信号强度、自来水温度等参数，信号强度低于 60% 时需排查电极或电缆问题；
   • 每季度用万用表测量励磁线圈电阻（正常范围 80-200Ω），若电阻值偏离标准值 15% 以上，说明线圈老化或短路，需联系专业人员维修，避免影响给水计量；
   • 每月备份历史流量数据（通过 U 盘或通讯导出），保存至少 3 年，符合给水计量档案管理要求（如《城镇供水价格管理办法》对计量数据保存的规定）。

（二）校准要求与方法（给水计量合规）

1. 校准周期（符合给水计量规范）
   • 贸易结算场景（如水厂与用户、跨区域调水计量）：每 1-2 年校准 1 次，需通过国家级或省级计量机构检定（符合 JJG 1033-2007《电磁流量计》规程），出具检定证书，否则无法用于水费结算；
   • 内部计量场景（如水厂内部输水、工业园区内部给水）：每 2-3 年校准 1 次，可采用企业内部校准或委托第三方机构；
   • 高泥沙、高硬度给水场景（如江河水给水、北方硬水地区）：每 6-12 个月校准 1 次，缩短周期应对材质磨损与结垢导致的精度漂移。
2. 校准方法（大管径给水便捷性）
   因 dn800 给水流量计拆卸困难（需停水、吊装，影响民生用水），优先采用在线比对法：
   • 在线比对校准：在给水管道上并联一台经检定合格的标准超声流量计（精度≥0.2 级，公称直径 800mm），同时测量同一股自来水流量，连续运行 72 小时，记录每小时流量数据。若两者偏差≤±0.5%，则判定合格；若偏差超限，需在转换器中调整仪表常数或电极权重系数，直至偏差符合要求；
   • 离线校准（特殊情况）：若在线校准无法实施（如传感器故障），需在水厂停水检修期间拆卸传感器，用大型平板拖车运输至具备大口径校准资质的机构，采用标准体积管或静态质量法校准，模拟自来水工况（温度 5-40℃、导电率 200μS/cm）检测精度，校准合格后出具证书，方可重新安装使用。
3. 校准记录管理（给水计量追溯）
   每次校准需详细记录以下信息：校准日期、校准人员、标准设备编号、校准环境（温度、湿度、自来水压力）、校准数据（实际流量、测量值、偏差）及调整措施，建立电子与纸质双重档案，保存至少 5 年，满足《城镇供水条例》《计量法》对给水计量的监督要求，确保水费结算公平、合规。

综上，dn800 给水电磁流量计的精准应用需以大流量给水场景特性为核心，通过优化材质（耐氯、抗泥沙）、结构（多电极、强壳体）与信号处理（抗干扰、数据融合），应对流态不均、水质波动、安装空间有限等挑战，同时结合规范安装与卫生级维护，确保长期稳定运行。无论是市政供水主干管的民生保障，还是工业园区集中给水的成本管控，其无压损、高精度、卫生合规的优势都能为大流量给水系统提供可靠数据支撑，是现代给水计量体系中实现 “安全供水、精准计量、节能降耗” 的关键装备。
