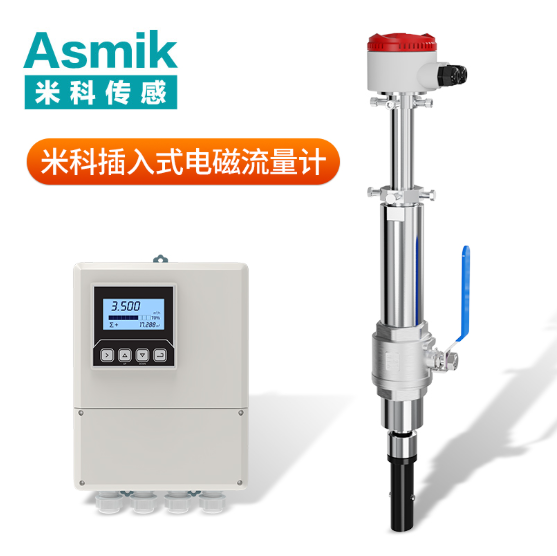

dn1600 电磁流量计

dn1600 电磁流量计作为超大管径流体测量的核心设备，主要应用于城市供水主干管、大型电厂循环水系统、跨区域调水工程、大型污水处理厂进水 / 出水总管等大流量场景。其适配公称直径 1600mm 的管道（实际内径需结合壁厚修正，如碳钢管道壁厚 18-22mm，实际内径约 1564-1556mm），凭借无压力损失、适配大流量（每小时流量范围约 3619-72382m³，按最佳流速 0.5-10m/s 计算）、耐复杂流体（如含少量泥沙的原水、弱腐蚀工业循环水）的优势，能满足超大管径场景下 “低能耗、高精度、长期稳定” 的计量需求。相较于其他大管径流量计（如涡街、超声波），其无节流件设计可避免大流量下的能量损耗（每年可节省泵组能耗数十万度），且多电极布局能有效应对大管径流态不均问题，是现代超大流量流体输送系统中不可或缺的计量装备。下文将从测量原理与大管径适配逻辑、核心结构特性、精度影响因素、规范安装要求及维护校准策略五方面，系统解析 dn1600 电磁流量计的技术要点与实际应用逻辑。



一、dn1600 电磁流量计的测量原理与大管径适配逻辑

（一）核心测量原理（基于法拉第电磁感应定律）

dn1600 电磁流量计的测量原理与中小管径一致，但需针对大管径特性优化磁场与信号采集设计：当导电流体（导电率≥5μS/cm，如市政原水、工业循环水）流经 1600mm 管径时，会切割传感器励磁线圈产生的均匀交变磁场（励磁频率 0.2-1Hz，采用低频励磁以覆盖超大管径截面，避免磁场分布不均）。管道内壁圆周分布的多组电极（常规 4-8 对）捕捉感应电动势，信号大小遵循公式E=k·B·D·v（E 为感应电动势，k 为仪表常数，由电极数量与布局决定；B 为磁场强度，需通过多组线圈协同生成；D 为管道实际内径；v 为流体平均流速）。
转换器接收多组电极信号后，经滤波、放大与数据融合处理（消除局部偏流影响），结合管道横截面积（按公称内径 1600mm 计算，A=π×(1.6/2)²≈2.0106㎡），通过体积流量公式 Q=v・A・3600计算每小时流量。例如，当流体流速为 2m/s 时，每小时流量 = 2×2.0106×3600≈14476m³，完全覆盖城市主干管（日均供水量 50-100 万 m³）的流量需求。

（二）大管径适配逻辑（区别于中小管径）

1. 磁场生成优化：dn1600 管径截面面积是 dn200 的 64 倍，单组线圈无法生成均匀磁场，需采用 “环形多线圈励磁结构”—— 沿管道圆周均匀布置 8-12 组励磁线圈，每组线圈独立控制电流（0.8-1.2A），通过同步励磁算法确保管道截面磁场均匀度≥90%（中小管径通常为 80%），避免因磁场不均导致的局部流速测量偏差。
2. 电极布局设计：中小管径多采用 2 组电极，而 dn1600 需 4-8 组电极沿管道圆周与轴线双层布局（如圆周方向每 90°1 组，轴线方向分 2 层），形成 “立体信号采集网络”。例如，当上游弯头导致流体偏流（一侧流速 1.8m/s、另一侧 2.2m/s）时，多电极可采集不同区域流速数据，通过加权平均计算真实平均流速，误差较 2 组电极降低 60%-70%。
3. 流量范围适配：考虑到大管径场景流量波动大（如早高峰城市供水流量是平峰的 1.5-2 倍），dn1600 电磁流量计的流速测量范围扩展至 0.3-12m/s（常规中小管径为 0.5-10m/s），对应每小时流量范围约 2171-86860m³，既能覆盖低流量维护工况（如管道检修时的小流量输水），又能应对高峰大流量冲击。

二、dn1600 电磁流量计的核心结构特性（适配超大管径需求）

（一）壳体与衬里：承载与耐腐的双重保障

1. 壳体结构与材质：因 dn1600 管径重量大（单台设备净重可达 2-3 吨），壳体采用 Q345 碳钢或 304 不锈钢整体焊接成型，壁厚 20-25mm，耐压等级达 1.6-2.5MPa（适配城市供水主干管 1.0-1.2MPa 的工作压力）。壳体两端采用标准大口径法兰（如 PN1.6MPa、DN1600），法兰密封面为凹凸面，确保与管道法兰对接时的密封性，避免大流量下的流体泄漏。同时，壳体外部需焊接加强筋（间距 300-500mm），提升抗变形能力 —— 当管道因温度变化（如夏季高温膨胀）产生应力时，壳体变形量可控制在 0.1mm 以内，避免影响电极与磁场位置。
2. 衬里选型与工艺：针对不同流体特性，衬里需差异化选择：
   • 天然橡胶衬里：适配市政原水、雨水等中性流体，耐磨损且成本低，厚度 8-10mm（中小管径通常 3-5mm），采用整体硫化工艺与壳体紧密贴合，避免大流量下衬里脱落；
   • 聚四氟乙烯（PTFE）衬里：适配弱腐蚀流体（如电厂循环水含微量缓蚀剂），耐温 - 20-180℃，厚度 5-8mm，采用模压成型后粘接工艺，表面光滑度≤0.8μm，减少流体阻力与结垢；
   • 氯丁橡胶衬里：适配含泥沙的原水（如江河水），耐磨性能是天然橡胶的 1.5 倍，厚度 10-12mm，可承受泥沙长期冲刷（浓度≤100mg/L 时使用寿命达 5-8 年）。

（二）电极与信号处理：大管径精准计量的关键

1. 电极材质与安装：电极采用 316L 不锈钢（中性流体）或哈氏合金 C276（弱腐蚀流体），单组电极长度 30-50mm（确保与流体充分接触），电极头部经抛光处理（粗糙度≤0.4μm），减少杂质附着。安装时，电极需与衬里表面平齐（偏差≤0.1mm），避免凸起产生局部湍流 —— 对于 4 组电极布局，需确保每组电极与管道中心轴线的距离偏差≤1mm，否则会导致信号强度差异超过 10%，影响数据融合精度。
2. 信号处理系统：针对大管径信号传输距离远（传感器与转换器间距常达 50-100m）、干扰多的问题，采用 “低噪声放大 + 光纤传输” 方案：
   • 电极输出的微弱电动势（几十至几百微伏）先经前置放大器（信噪比≥40dB）放大至伏级信号，再通过屏蔽电缆传输至转换器；
   • 远距离场景（超过 50m）采用光纤传输信号，避免电磁干扰（如周边高压电缆、变频器）导致的信号失真，传输误差≤0.1%；
   • 转换器内置 “多电极数据融合算法”，对 4-8 组电极信号进行加权平均，消除偏流、涡流等不良流态影响，确保测量精度≤±0.5%。

（三）支撑与吊装：安装与运维的便利性设计

dn1600 电磁流量计重量大（2-3 吨），需配套专用支撑与吊装结构：

1. 底部支撑：壳体底部焊接 2-4 个支撑脚（材质与壳体一致），支撑脚底部预留螺栓孔，可与混凝土基础或钢结构支架固定，避免管道重量压迫传感器导致变形；支撑脚高度需根据管道标高调整（通常 100-200mm），确保传感器与管道同心。
2. 顶部吊装：壳体顶部焊接 2 个吊装耳（承重≥5 吨），便于安装时使用吊车吊装（需选用额定起重量≥5 吨的吊车）；吊装耳位置需对称（偏差≤10mm），确保吊装时传感器平稳，避免倾斜导致法兰对接困难。

三、影响 dn1600 电磁流量计测量精度的关键因素

（一）管道内流态与直管段

大管径流态受扰动后恢复慢，上游扰动源（如 90° 弯头、三通、泵组）对精度影响更显著：

1. 90° 弯头 / 三通影响：若上游 10 倍管径（16000mm）内有 90° 弯头，流体易形成偏流（管道一侧流速比另一侧高 20%-30%），2 组电极测量误差达 8%-10%，即使 4 组电极也会有 3%-5% 偏差；若上游 5 倍管径（8000mm）内有弯头，偏差会增至 12%-15%，需延长上游直管段至 20 倍管径（32000mm），或安装大口径流态调整器（如蜂窝式整流器）。
2. 泵组 / 阀门影响：上游有离心泵（如城市供水泵站）时，泵出口的流速脉动会导致流体流速周期性波动（波动幅度 10%-15%），与感应电动势信号叠加，导致测量值波动幅度超过 8%；上游有蝶阀且开度 < 60% 时，会产生强烈湍流，漩涡破坏磁感线切割，误差超过 15%，需将阀门开度调至≥70%，或延长上游直管段至 30 倍管径（48000mm）。

（二）流体导电率与含杂量

1. 导电率不足：dn1600 常用于原水、雨水等导电率较低的流体（50-200μS/cm），若导电率低于 5μS/cm（如高纯度工业循环水），电极无法捕捉有效信号，测量误差超过 25%，需通过添加电解质（如食用盐）提升导电率至 10μS/cm 以上；即使导电率达标，若存在局部导电率不均（如管道内混入低导电率污水），会导致多电极信号差异超过 15%，需通过工艺混合确保导电率均匀。
2. 固体杂质与结垢：
   • 杂质浓度超过 100mg/L（如江河水含沙）时，高速流动的杂质会冲刷电极与衬里：电极表面磨损（如 316L 不锈钢电极出现 0.1mm 深的划痕）会导致信号强度下降 20%-30%，测量值偏低 5%-8%；衬里磨损会改变管道实际内径（如橡胶衬里磨损 1mm，内径增大 2mm，流量误差约 0.25%）；
   • 流体中钙镁离子、藻类等易结垢物质，在温度超过 40℃时会析出附着在电极与衬里表面，结垢厚度超过 2mm 时，会隔绝电极与流体接触，信号无法传输，测量值严重偏低，需定期清洗。

（三）管道变形与温度压力

1. 管道变形：dn1600 管道多为钢管或混凝土管，受压力、温度影响易变形：
   • 工作压力超过设计压力 10%（如设计 1.6MPa，实际 1.76MPa）时，碳钢管道内径会增大 0.2-0.3mm，流量测量值偏高 0.25%-0.4%（因流量与内径平方成正比）；
   • 温度变化超过 30℃（如夏季高温管道膨胀）时，混凝土管道内径变化可达 1-2mm，流量误差达 1%-2%，需在转换器中输入温度修正系数，实时修正内径变化。
2. 温度对衬里的影响：橡胶衬里耐温上限为 80℃，超过此温度会软化变形，导致电极间距缩小，感应电动势信号增强，测量值偏高 2%-3%；PTFE 衬里耐温上限 180℃，但温度骤变（如温差超过 50℃/h）会产生热应力，导致衬里与壳体剥离，电极位置偏移，误差增至 4%-6%。

四、dn1600 电磁流量计的规范安装要求

（一）安装位置选择

1. 避开扰动与极端区域：
   • 水平安装时，管道需保持水平（坡度≤0.05%），传感器应避开管道最高点（防止气泡积聚）与最低点（防止杂质沉淀），电极宜布置在水平方向（±30° 范围内），减少沉淀覆盖；
   • 垂直安装时，流体需从下往上流动（利用重力排泡与排渣），禁止从上往下流动，否则气泡易在传感器顶部滞留，影响信号采集；
   • 远离强电磁干扰源（如 220kV 及以上高压电缆、大型变频器），距离≥10m；若无法避开，需为传感器加装金属屏蔽罩（厚度≥3mm 的冷轧钢板），并选用光纤传输信号。
2. 直管段预留标准：
   • 无扰动源（长直管道）：上游≥15 倍管径（24000mm），下游≥5 倍管径（8000mm）；
   • 有 90° 弯头 / 三通：上游≥20 倍管径（32000mm），下游≥10 倍管径（16000mm）；
   • 有泵组 / 阀门：上游≥30 倍管径（48000mm），下游≥10 倍管径（16000mm）；
     若现场空间有限，需安装 dn1600 专用流态调整器（长度≥2000mm），调整器需与管道同心（偏差≤1mm），安装后用便携式流速仪检测流态，确保流速分布偏差≤5%。

（二）吊装与法兰对接

1. 吊装规范：
   • 选用额定起重量≥5 吨的吊车，吊装时用专用吊索（承重≥5 吨）连接壳体顶部的吊装耳，避免吊索挤压壳体导致变形；
   • 吊装过程中需保持传感器平稳（倾斜角度≤1°），缓慢靠近管道法兰，避免碰撞损坏法兰密封面。
2. 法兰对接要求：
   • 传感器法兰与管道法兰需同心（偏差≤0.5mm），法兰密封面用酒精清洁（去除油污、杂质），密封垫片选用与衬里适配的材质（橡胶衬里配丁腈橡胶垫片，PTFE 衬里配石墨垫片），垫片厚度 10-15mm（大口径法兰需厚垫片确保密封）；
   • 采用 “对角分步紧固” 法紧固螺栓（螺栓规格 M30-M42，材质 8.8 级碳钢）：先紧固对角螺栓至 50% 扭矩（约 150-200N・m），再紧固相邻螺栓至 50% 扭矩，重复 2-3 次逐步增至额定扭矩（300-400N・m），避免法兰偏斜导致衬里变形。

（三）接地与接线

1. 独立接地系统：
   • 传感器需独立接地，接地电阻≤10Ω（防爆场景≤4Ω），接地极选用 2 根截面积≥100mm² 的铜棒（长度≥3m），埋深≥2m（北京、上海等地下水位高的地区需埋深≥2.5m），两根接地极间距≥10m，通过截面积≥50mm² 的铜电缆连接传感器接地端子；
   • 若管道为混凝土等非金属材质，需在传感器上下游各安装 1 个不锈钢接地环（材质 316L，宽度≥100mm），接地环与管道内壁紧密贴合，通过铜电缆连接接地极，形成流体导电回路。
2. 接线规范：
   • 信号电缆（连接传感器与转换器）选用双层屏蔽双绞线（屏蔽层材质铜网，屏蔽率≥95%），电缆截面积≥1.5mm²，长度≤50m（超过需用光纤）；屏蔽层单端在转换器端接地，避免两端接地产生环流干扰；
   • 动力电缆（220V 或 380V）与信号电缆敷设间距≥1000mm，禁止平行敷设；若交叉敷设，需垂直交叉（夹角 90°），并在交叉处加装金属隔板（厚度≥2mm）；
   • 光纤传输时，光纤接头需用专用熔接机熔接（损耗≤0.1dB/km），光纤两端需安装光端机，将电信号转为光信号传输。

（四）管道预处理与参数设置

1. 管道清洗：安装前需彻底清洗管道，用高压水枪（压力≥10MPa）冲洗内壁，去除焊渣、铁锈、碎石等杂质；若管道内有油污，需用中性清洗剂（如氢氧化钠溶液）浸泡 24 小时后冲洗，避免杂质卡滞传感器或磨损衬里。
2. 参数设置：在转换器中准确输入管道参数（公称直径 1600mm、实际内径，如 1560mm）、流体参数（导电率、温度范围）、电极数量（4 组或 8 组）、仪表常数（按出厂标定值输入）；若测量含杂流体，需开启 “杂质补偿” 功能（部分型号具备），修正杂质对信号的影响；若管道易变形，需开启 “温度修正” 功能，输入管道材质的热膨胀系数（如碳钢 1.2×10⁻⁵/℃）。

五、dn1600 电磁流量计的日常维护与校准

（一）日常维护要点（针对大管径运维难点）

1. 衬里与电极检查：
   • 每季度用工业内窥镜（长度≥20m）检查传感器内部：观察衬里是否有磨损、鼓包（橡胶衬里鼓包超过 10mm 需更换），电极表面是否有结垢、腐蚀（结垢厚度超过 1mm 需清洗）；
   • 清洗时需关闭上下游阀门（dn1600 管道需配备大口径蝶阀或闸阀），排空管道流体，用软毛刷蘸除垢剂（如柠檬酸溶液）清洁电极与衬里，禁止用硬质工具划伤衬里；若结垢坚硬，可用高压水枪（压力≤5MPa）冲洗。
2. 法兰密封与支撑检查：
   • 每月检查法兰密封处是否泄漏（用肥皂水检测），若发现泄漏需及时紧固螺栓或更换垫片（需泄压后操作）；
   • 每半年检查底部支撑是否松动（螺栓扭矩是否达标），支撑脚与基础是否有位移，若有位移需调整垫片厚度，确保传感器与管道同心。
3. 转换器与信号检查：
   • 每日检查转换器显示屏是否正常（有无乱码、黑屏、数值跳变），实时监控流量、信号强度、温度等参数，信号强度低于 60% 时需排查电极或电缆问题；
   • 每季度用万用表测量励磁线圈电阻（正常范围 50-200Ω），若电阻值偏离标准值 15% 以上，说明线圈老化或短路，需联系专业人员维修。

（二）校准要求与方法（大管径校准特殊性）

1. 校准周期：
   • 贸易结算场景（如城市供水收费、跨区域调水计量）：每 1-2 年校准 1 次，需通过国家级计量机构检定（符合 JJG 1033-2007《电磁流量计》规程）；
   • 工业内部计量（如电厂循环水）：每 2-3 年校准 1 次，可采用企业内部校准或委托第三方机构；
   • 含杂、腐蚀场景（如污水处理厂）：每 6-12 个月校准 1 次，缩短周期应对材质磨损导致的精度漂移。
2. 校准方法（以在线比对为主）：
   • 在线比对校准：因 dn1600 拆卸困难（需停水、吊装），优先采用在线比对法 —— 在管道上并联一台经检定合格的标准超声流量计（精度≥0.2 级，公称直径 1600mm），同时测量同一流体流量，连续运行 72 小时，记录每小时流量数据。若两者偏差≤±0.5%，则判定合格；若偏差超限，需在转换器中调整仪表常数或电极权重系数，直至偏差符合要求；
   • 离线校准（特殊情况）：若在线校准无法实施，需停水后拆卸传感器，用大型平板拖车运输至具备大口径校准资质的机构，采用标准体积管或静态质量法校准，模拟实际工况（温度、压力、流速）检测精度，校准合格后出具证书。
3. 校准记录管理：每次校准需详细记录校准日期、校准人员、标准设备编号、校准环境（温度、湿度、压力）、校准数据（实际流量、测量值、偏差）及调整措施，建立电子与纸质双重档案，保存至少 5 年，满足计量监督与行业规范要求。

综上，dn1600 电磁流量计的精准应用需以大管径特性为核心，通过优化磁场生成、电极布局与信号处理，应对流态不均、干扰多、运维难等挑战，同时结合规范安装与科学维护，确保长期稳定运行。无论是城市供水主干管的民生保障，还是大型工业循环水的能耗管控，其无压损、高精度的优势都能为超大流量场景提供可靠数据支撑，是现代流体计量体系中实现 “大流量、低能耗、高精准” 的关键装备。
