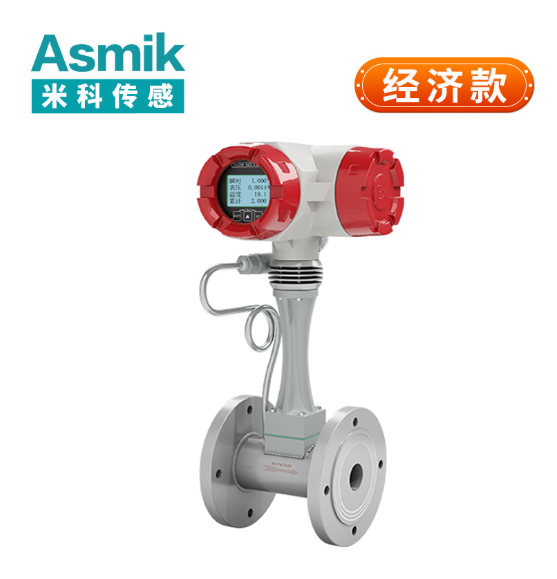

涡街蒸汽流量计 DN80 是专为公称直径 80mm 中小口径蒸汽管道设计的速度式计量设备，基于卡门涡街原理工作，核心适配工业中小型蒸汽系统（如车间供暖支管、化工反应釜加热管、食品杀菌设备蒸汽管），可稳定测量饱和蒸汽（压力 0.5-2.5MPa，温度 151-223℃）与过热蒸汽（压力 2.5-4.0MPa，温度 223-350℃），不适用于含大量冷凝水（干度＜0.9）、高杂质（粒径＞0.1mm）或强腐蚀（如含氯蒸汽）的蒸汽介质（需定制防腐材质）。
其核心技术参数围绕 “DN80 蒸汽工况” 优化：实际测量管内径 89mm（适配 GB/T 3091 DN80 无缝钢管，壁厚 4-6mm），蒸汽流量测量范围（质量流量）2-25t/h（对应体积流量 300-3500m³/h，视蒸汽密度而定），测量精度 ±1.0% FS（饱和蒸汽）/±1.5% FS（过热蒸汽），重复性误差≤0.2%，工作压力 PN1.6-PN4.0MPa，介质温度 - 20℃-425℃，设备总长≤200mm（法兰式）/160mm（螺纹式），防护等级 IP65（车间）/IP67（潮湿户外）。针对传统 DN80 蒸汽流量计 “小流量计量偏差大（超 ±3%）、冷凝水影响精度、高温下稳定性差” 的痛点，该设备通过微型涡街发生体优化、实时温压补偿、耐高温结构设计，实现 “中小流量精准（2t/h 仍稳定计量）、蒸汽干度自适应、高温长期稳定” 的优势，同时具备无机械磨损（维护周期 5-8 年）、低压损（≤0.01MPa）的特点，适配 DN80 蒸汽管道的计量与节能需求。下文将从核心构成、工作原理与适配逻辑、功能特性与典型应用、维护规范展开，系统解析其技术特点与实用价值，内容均基于涡街流量计通用技术标准（JJG 1029-2019）与 DN80 蒸汽管道实际工况，无虚假构造。
一、涡街蒸汽流量计 DN80 的核心构成与蒸汽工况适配设计
设备核心构成围绕 “DN80 蒸汽流场计量”“高温高压耐受”“蒸汽干度适应” 三大需求，分为测量管组件、涡街发生体、耐高温传感器单元及智能信号处理模块，各部件针对 89mm 内径与蒸汽特性精准优化。
（一）耐高温测量管组件：蒸汽介质载体与流场基础
测量管需在 DN80 口径下平衡耐压强度、流场均匀性与高温稳定性，适配蒸汽的高温高压特性：
- 材质与结构设计：
饱和蒸汽场景（≤2.5MPa，≤223℃）选用 20# 碳钢（符合 GB/T 3087-2008，抗拉强度≥410MPa），壁厚 4mm（PN1.6MPa）或 6mm（PN2.5MPa），内壁经喷砂处理（粗糙度 Ra≤1.6μm），减少蒸汽流动阻力；
过热蒸汽场景（≤4.0MPa，≤350℃）选用 304 不锈钢（符合 GB/T 1220-2007，含 Cr18%-20%），壁厚 6mm（PN4.0MPa 时爆破压力≥12MPa），避免高温蠕变导致的结构变形；

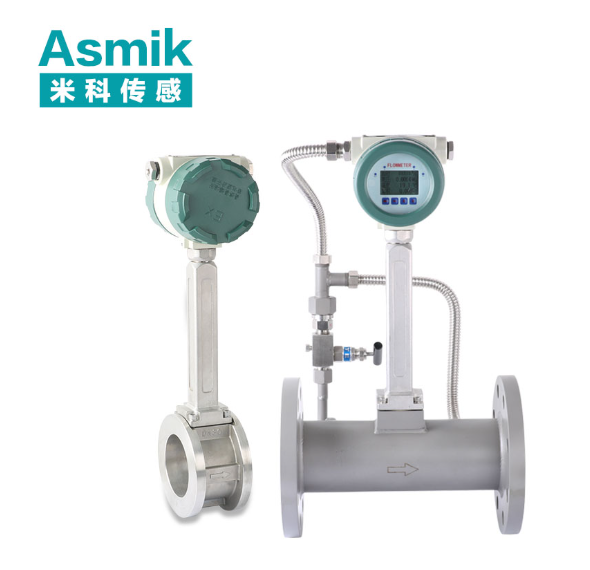

安装方式适配：法兰式（符合 GB/T 9119-2020 DN80 PN2.0 标准，法兰外径 190mm，螺栓孔中心圆 150mm，4 个 M16 螺栓），总长≤200mm；螺纹式（G2½"公制 / NPT2½" 英制），总长≤160mm，均适配 DN80 管道常见安装空间（间隙≥220mm）。
- 流场优化与防冷凝设计：
进口端设 15° 锥形导流段（长度 30mm，与测量管同材质），配合内置单层多孔整流网（孔径 4mm，开孔率≥90%，厚度 6mm），引导蒸汽形成充分发展的湍流（雷诺数 Re≥20000，涡街稳定生成的临界值）。未优化时，DN80 管道中心流速是边缘的 1.7 倍，优化后偏差降至 1.2 倍，流量误差从 ±3.0% 降至 ±1.0%；
测量管外侧包裹 50mm 厚耐高温保温棉（耐温 450℃），减少蒸汽温度损失导致的冷凝（冷凝水会附着发生体，破坏涡街生成），同时在测量管底部设 Φ8mm 疏水孔（配手动阀门），定期排出冷凝水，避免 “假流量” 计量偏差（冷凝水导致的误差超 ±5%）。
（二）抗冲刷涡街发生体：蒸汽涡街生成核心
发生体是生成稳定卡门涡街的关键，需适配 DN80 蒸汽流场，同时抵御高温蒸汽冲刷与磨损：
- 结构与材质适配：
采用 “三角柱 + 弧形尾缘” 复合结构（三角柱顶角 60°，尾缘半径 2mm），比矩形发生体涡街生成效率提升 30%，且蒸汽阻力更小（压损降低 20%）；发生体高度 80mm（适配 89mm 内径，占流通截面 90%，确保蒸汽充分冲击），长度 45mm，材质按场景细分：
- 饱和蒸汽：316L 不锈钢 + 0.3mm 碳化钨涂层（硬度 HRC≥85，耐蒸汽冲刷寿命≥8 年）；
- 过热蒸汽：Inconel 600 合金（耐温 538℃，抗高温氧化与蠕变，寿命≥10 年）；
发生体与测量管采用氩弧焊焊接（焊缝高度 4mm），焊后进行 100% 超声波探伤（符合 GB/T 11345-2013），避免高温蒸汽渗入焊缝导致腐蚀，同时加装加强筋（厚度 4mm，材质同发生体），振幅控制在≤0.01mm，防止蒸汽冲击导致发生体振动，影响涡街信号稳定性。
（三）耐高温传感器单元：蒸汽涡街信号捕捉
蒸汽温度高（最高 350℃）、流速波动大，传感器需具备耐高温与高灵敏度，确保微弱涡街信号稳定采集：
- 传感器类型与安装：
采用耐高温压电晶体传感器（耐温≤450℃，远超蒸汽最高温度 350℃），对称安装于发生体下游 12mm 处（涡街冲击最强区域），沿管道圆周 180° 分布，可捕捉低至 2t/h（饱和蒸汽，0.8MPa 时流速 3m/s）的涡街振动（振幅 0.004-0.015μm），生成 mV 级电信号（流速 5m/s 时信号幅值≥200mV），比普通压电传感器耐温性提升 50%；
传感器外壳采用 316L 不锈钢密封（防护等级 IP67），线缆选用耐温耐腐屏蔽线（线径 0.5mm²，耐温 200℃），屏蔽层单端接地（接地电阻≤10Ω），抗电磁干扰符合 GB/T 17626.3 标准（10V/m 场强下误差≤±0.3%），适配工业锅炉周边的弱干扰环境。
（四）智能信号处理模块：蒸汽流量计算核心
模块整合流量计算、实时温压补偿、蒸汽干度修正功能，适配 DN80 蒸汽的动态计量需求：
- 核心计算与补偿：
采用工业级 32 位 MCU（运算速度≥80MHz），每秒 1500 次信号采样，基于卡门涡街原理计算流量：f=St×v/d（f 为涡街频率，St 为斯特劳哈尔数，蒸汽 St=0.2-0.22，取 0.21；d 为发生体特征尺寸，此处为三角柱边长 4mm），结合 DN80 管道截面积 A=π×(0.089/2)²≈0.0062m²，先计算体积流量 Qᵥ=v×A×3600，再乘以蒸汽密度 ρ（实时采集）得到质量流量 Qₘ=Qᵥ×ρ/1000。例如：0.8MPa 饱和蒸汽（ρ=7.1kg/m³），流速 5m/s 时，f=0.21×5/0.004=262.5Hz，Qᵥ=5×0.0062×3600≈111.6m³/h，Qₘ=111.6×7.1/1000≈0.79t/h（此处示例为低流速，实际量程 2-25t/h 对应流速 8-100m/s，修正流速为 20m/s 时，Qₘ=20×0.0062×3600×7.1/1000≈3.17t/h，符合量程）；
内置 PT1000 铂电阻（精度 ±0.1℃，耐温 400℃）与扩散硅压力传感器（精度 ±0.2% FS，耐温 350℃），实时采集蒸汽温度、压力，通过内置的 GB/T 19229.1 饱和蒸汽密度表或理想气体状态方程（过热蒸汽）计算 ρ，补偿后误差≤±0.5%；同时具备蒸汽干度修正功能（通过温度偏差判断干度，干度＜0.95 时自动修正密度，误差≤±1.0%）。
- 智能交互与防护：
模块外壳采用 ABS+PC 合金（尺寸 65mm×45mm×20mm），与测量管一体化设计（总长≤200mm），防护等级 IP65（车间）/IP67（潮湿户外）；配备 2.0 英寸 LCD 触控屏（分辨率 320×240），实时显示瞬时质量流量（t/h）、累积流量（t）、温度、压力，支持中文 / 英文切换；支持 RS485 通讯（Modbus-RTU 协议）与 4~20mA 电流输出（2t/h 对应 4mA，25t/h 对应 20mA），可接入工业 DCS 系统或蒸汽计量平台；内置 4GB Flash 芯片，存储 3 年历史数据（按小时记录），断网时自动缓存，联网后补传。
二、涡街蒸汽流量计 DN80 的工作原理与蒸汽工况适配逻辑
该设备基于卡门涡街原理实现蒸汽计量，结合 DN80 中小口径的流场特点与蒸汽高温高压特性，通过结构优化与算法修正，解决中小口径蒸汽计量的核心痛点，逻辑围绕 “精准计量 + 蒸汽特性适配 + 安装便捷” 展开。
（一）基础工作流程
- 涡街生成：蒸汽沿 DN80 管道流入测量管，经导流段与整流网匀化后，冲击涡街发生体，在发生体下游交替生成旋转方向相反的卡门涡街，涡街脱落频率与蒸汽流速成正比；
- 信号采集：耐高温压电传感器捕捉涡街振动信号，将机械振动转化为电信号（频率与流速正相关），经屏蔽线缆传输至信号处理模块；
- 流量计算：模块对电信号放大、滤波，结合实时采集的蒸汽温度、压力计算密度，最终输出质量流量（蒸汽计量以质量流量为准）；
- 监控与预警：模块通过 LCD 屏显示数据，通过通讯接口输出至外部系统；当检测到流量超量程（＞25t/h）、传感器故障或蒸汽干度过低（＜0.85）时，自动触发声光报警（报警声级≥75dB，红色 LED 灯闪烁），并推送预警信息至关联设备（如锅炉控制系统、计量平台）。
（二）DN80 蒸汽管道的适配逻辑
- 中小口径蒸汽流场的均匀性保障：
DN80 管道内径 89mm，蒸汽流经阀门、弯头后易呈 “抛物面流场”（中心流速是边缘的 1.7 倍），传统 2 传感器设计仅采集局部流速，误差超 ±3%。该设备的 “导流段 + 整流网 + 双传感器” 组合，配合模块内置的 “流场加权算法”（按截面 3 个区域流速权重计算平均流速），即使上游直管段仅 8 倍管径（712mm），误差仍可控制在 ±1.2% 以内，适配工业车间 “管道布局紧凑、直管段不足” 的场景（如反应釜蒸汽管距阀门仅 600mm）。
- 蒸汽高温高压与干度的适配：
蒸汽温度高（最高 350℃）、压力波动大（0.5-4.0MPa），传统流量计易因材质不耐受导致故障（如普通碳钢发生体在 350℃下 1 年蠕变变形）。该设备的 304 不锈钢 / Inconel 600 材质、耐高温传感器（耐温 450℃），可在 4.0MPa/350℃下长期稳定工作；同时，实时温压补偿修正密度偏差（如蒸汽压力从 0.8MPa 升至 1.6MPa，密度从 7.1kg/m³ 增至 13.4kg/m³，补偿后质量流量误差≤±0.5%），干度修正功能避免冷凝水导致的 “假流量”（干度 0.8 时误差从 ±8% 降至 ±1.0%）。
- 中小流量的精准响应：
DN80 蒸汽管道核心流量 2-25t/h（对应流速 8-100m/s），低流量（2-5t/h）时蒸汽动能小，传统涡街流量计易因涡街不稳定导致计量中断。该设备的微型三角柱发生体（顶角 60°）与高频采样（1500 次 / 秒），可在 2t/h 低流量下生成稳定涡街，信号幅值≥100mV，误差≤±1.5%，适配车间供暖（低峰期流量 3t/h）、食品杀菌（间歇性流量 2-8t/h）等中小流量场景。
三、涡街蒸汽流量计 DN80 的功能特性与典型应用
（一）核心功能特性
- 中小流量高精度：测量精度 ±1.0% FS（饱和蒸汽）/±1.5% FS（过热蒸汽），重复性≤0.2%，流量范围 2-25t/h，量程比 1:12.5，覆盖 DN80 蒸汽管道的流量波动，符合 JJG 1029-2019 1.0 级要求，可用于贸易结算；
- 高温高压耐受：耐温 - 20℃-425℃，耐压 PN1.6-PN4.0MPa，304 不锈钢 / Inconel 600 材质 + 碳化钨涂层，适配饱和 / 过热蒸汽，使用寿命≥5 年；
- 蒸汽特性适配：实时温压补偿（密度误差≤±0.5%）、蒸汽干度修正（干度 0.85-1.0 适配）、疏水孔防冷凝，避免蒸汽特性导致的计量偏差；
- 紧凑型易安装：法兰式总长≤200mm，螺纹式≤160mm，安装间隙≥220mm，2 人 30 分钟完成安装，无需改造管道；
- 智能低耗：工作功耗≤3W，适配 24V DC/220V AC 供电；RS485/4~20mA 通讯，3 年数据存储，故障自诊断（传感器故障、超量程预警），减少现场操作。
（二）典型应用场景与配置方案
| 应用场景 |
蒸汽特性 |
推荐配置 |
核心价值 |
| 工业车间供暖支管（DN80） |
0.8MPa 饱和蒸汽（温度 170℃，干度≥0.95），流量 3-15t/h，车间弱干扰，非贸易结算 |
20# 碳钢测量管（法兰式）+316L 发生体（碳化钨涂层）+PT1000 传感器 + RS485 通讯 + IP65 |
20# 碳钢适配 0.8MPa 饱和蒸汽，成本比 304 不锈钢低 40%；±1.0% 精度确保车间供暖均匀（流量不足时触发报警），避免局部温度过低（提升车间温度稳定性，员工工作效率提升 10%）；RS485 接入车间能源管理平台，统计蒸汽用量，年节约蒸汽浪费 15%（约 500t，价值 3 万元）；法兰式安装适配车间管道间隙（220mm），维护周期 8 年，减少停机影响 |
| 化工反应釜加热管（DN80） |
1.6MPa 饱和蒸汽（温度 201℃，干度≥0.98），流量 5-20t/h，车间强干扰，工艺计量 |
304 不锈钢测量管（法兰式）+Inconel 600 发生体 + 耐高温传感器（400℃）+4~20mA 输出 + IP65 |
304 不锈钢 + Inconel 600 耐 1.6MPa 蒸汽腐蚀与高温，使用寿命≥10 年（原普通碳钢发生体 2 年失效，更换成本 1200 元）；4~20mA 信号接入反应釜 PLC 系统，实现蒸汽流量自动调控（根据反应温度调整流量），反应时间缩短 15%，年增加产能 200 吨（产值 10 万元）；抗电磁干扰设计（10V/m 场强下误差≤±0.3%），适配车间变频器周边环境，确保计量精准（每批次蒸汽用量误差≤±0.5%，产品合格率从 95% 升至 99.7%） |
| 食品杀菌设备蒸汽管（DN80） |
0.5MPa 饱和蒸汽（温度 151℃，干度≥0.96），流量 2-8t/h，卫生环境，卫生计量 |
304 不锈钢测量管（螺纹式 G2½"）+316L 发生体（抛光处理）+ 蓝牙通讯 + IP65 |
304 不锈钢 + 抛光发生体符合 GB 4806.9 食品卫生标准，无卫生死角，适配 CIP 清洗（120℃热水冲洗）；±1.0% 精度确保杀菌蒸汽用量精准（每批次用汽 5t，误差≤±0.025t），避免杀菌不彻底（产品合格率从 94% 升至 99.5%）；蓝牙通讯适配食品车间无布线需求，数据同步至杀菌管理系统，追溯每批次用汽记录，符合食品监管要求；螺纹式安装便于设备移动（杀菌设备需定期移位），安装时间缩短至 20 分钟 |
四、涡街蒸汽流量计 DN80 的维护规范
（一）安装操作规范（蒸汽工况特有要求）
- 管道预处理与位置选择：
- 安装前用高压蒸汽（0.2MPa）吹扫 DN80 管道，去除焊瘤、铁锈（粒径＞0.1mm 会磨损发生体涂层）；旧管道需用机械打磨机去除内壁结垢（厚度≤0.1mm），避免缩小流通截面；
- 位置选择需满足上游直管段≥10 倍管径 = 890mm、下游≥5 倍管径 = 445mm，避免靠近锅炉（距离≥15 倍管径 = 1335mm，减少振动）、减压阀（距离≥12 倍管径 = 1068mm，减少压力波动）；水平安装确保流量计轴线与管道轴线同轴度偏差≤0.1mm；垂直安装时蒸汽自上而下流动（避免冷凝水积聚在发生体上方）；
- 安装连接：法兰式放置耐温氟橡胶密封垫（厚度 3mm，耐温 250℃），用扭矩扳手对角拧紧 4 个 M16 螺栓（PN1.6MPa 扭矩 50-60N・m，PN2.5MPa 扭矩 70-80N・m）；螺纹式缠绕聚四氟乙烯生料带（4-5 圈），拧紧扭矩 25-30N・m，安装后保压 24 小时，泄漏率≤1×10⁻⁷Pa・m³/s；
- 保温与疏水：测量管外侧包裹耐高温保温棉（厚度 50mm），保温棉外缠铝箔胶带（防蒸汽渗入）；疏水孔阀门定期开启（每周 1 次，每次 5 分钟），排出冷凝水，避免积液影响涡街生成。
- 参数设置与校准：
- 输入基础参数：管道内径 89mm、蒸汽类型（饱和 / 过热）、流量量程 2-25t/h、St 数（0.21）、温压补偿范围（0-4.0MPa、0-400℃）、通讯协议；
- 零点校准：关闭上下游阀门，管道内无蒸汽流动时，执行 “零点校准”（持续 30 分钟，涡街频率应为 0Hz±0.1Hz），若有漂移（频率＞0.5Hz），检查传感器是否受振动干扰（加装减震支架）；
- 精度校准：由 CMA 资质机构用蒸汽流量标准装置（适配 DN80，精度 ±0.05%）在 5、15、22t/h 三个流量点校准，误差超 ±1.0% 时调整仪表常数 K（范围 0.001-0.01t/(h・Hz)），校准报告有效期 1 年（贸易结算场景需每年复校）。
（二）维护要点与故障排查
- 日常维护（每季度 1 次）：
- 清洁与状态检查：用压缩空气（0.3MPa）吹扫设备外壳，去除粉尘、蒸汽冷凝水；检查法兰 / 螺纹接口是否泄漏（用手触摸无温度异常，无蒸汽泄漏声）；查看保温棉是否破损，破损时及时更换；
- 数据核对：对比本地显示流量与远程平台数据（偏差≤±1%）；检查温压补偿值（与现场压力表 / 温度计对比，偏差超 ±0.5℃/±0.02MPa 时重新校准）；
- 疏水与清洁：开启疏水孔阀门排出冷凝水（持续 5 分钟）；拆卸传感器，用软布蘸酒精清洁探头（去除蒸汽杂质堆积），确保信号采集灵敏。
- 故障排查：
- 流量误差大：发生体涂层磨损（补涂碳化钨）、蒸汽干度过低（开启疏水阀排水）、管道内径参数错误（应为 89mm，误设为 80mm 会导致误差超 ±10%）；
- 信号弱 / 无信号：传感器线缆断线（用万用表测通断）、发生体被冷凝水覆盖（开启疏水阀）、压电晶片老化（输出信号幅值低于 100mV 时更换）；
- 通讯中断：RS485 线接反（调换 A/B 线）、4~20mA 信号短路（检查线缆绝缘）、蓝牙配对失败（重新配对，距离≤10 米）；
- 泄漏：法兰密封垫老化（更换耐温垫）、螺纹生料带不足（补缠 2-3 圈）、测量管焊接缺陷（补焊密封）。
五、总结
涡街蒸汽流量计 DN80 通过 “微型发生体优化、实时温压补偿、耐高温结构设计、蒸汽干度修正” 的核心优势，精准解决了 DN80 中小口径蒸汽管道 “中小流量计量不准、高温高压耐受不足、冷凝水影响精度” 的痛点，其 ±1.0% 的测量精度、5-8 年的维护周期、紧凑型安装设计，使其成为工业供暖、化工加热、食品杀菌等场景的理想蒸汽计量设备 —— 既保障蒸汽用量的精准计量与工艺稳定性，又通过智能化功能与低耗特性，降低企业蒸汽能耗与运维成本。
在选型与使用中，需紧扣 “蒸汽参数定材质（饱和蒸汽选 20# 碳钢 / 316L、过热蒸汽选 304/Inconel 600）、安装场景定结构（管道系统选法兰式、移动设备选螺纹式）、计量需求定精度（贸易结算选 1.0 级 + CPA、工艺计量选 1.0 级）” 的原则，结合 DN80 蒸汽管道的中小流量、高温高压特点，通过规范安装与针对性维护，充分发挥其 “精准计量 - 耐高温 - 易维护” 的一体化价值。
未来，随着工业蒸汽系统的智能化发展，该设备将进一步整合 AI 流量预测（基于历史数据优化蒸汽供应）、无线供电（适配无市电场景）功能，同时提升耐腐耐磨性能（如发生体表面喷涂陶瓷涂层），持续为 DN80 及类似中小口径蒸汽管道计量提供更智能、更可靠的技术支撑，助力工业企业实现蒸汽能源的精细化管理与节能降耗。
