dn40 液体流量计

dn40 液体流量计（此处特指涡街流量计）是专为公称直径 40mm 中小口径液体管道设计的速度式计量设备，基于卡门涡街原理工作，核心适配工业中小型液体输送场景（如机床冷却水管、化工稀溶液配料管、食品饮料中型输送管）、市政供水分支管（如小区单元供水管、商业门店供水管）及小型环保处理设备（如小型污水处理厂加药管），可稳定测量清洁液体（自来水、冷却剂）、低黏度液体（润滑油、乙二醇溶液，黏度≤50mPa・s）、弱腐蚀液体（5% 稀硫酸、10% 氢氧化钠溶液，需特殊材质），不适用于含大颗粒杂质（粒径＞0.1mm，易磨损发生体）、高黏度液体（黏度＞100mPa・s，易黏附涡街导致计量偏差）或强腐蚀性液体（浓硝酸、浓盐酸）。




其核心技术参数围绕 “dn40 中小口径特性” 优化：实际测量管内径 45mm（适配 dn40 无缝钢管 / PPR 管，符合 GB/T 3091-2015），流量测量范围 0.5-50m³/h（对应流速 0.8-80.0m/s，核心工作流速 1.0-5.0m/s，兼顾计量精度与设备寿命），测量精度 ±1.0% FS（清洁液体）/±1.5% FS（弱腐蚀液体），重复性误差≤0.2%，工作压力 PN1.6-PN4.0MPa，介质温度 - 20℃-150℃，设备总长≤220mm（含法兰 / 螺纹接头），防护等级 IP65（车间 / 室内）/IP67（潮湿户外）。针对传统 dn40 液体流量计 “压损大（超 0.05MPa）、小流量计量偏差大（超 ±3%）、安装空间受限” 的痛点，该设备通过低阻流场设计（压损≤0.01MPa）、微型涡街发生体优化、高灵敏度信号采集，实现 “低耗节能、小流量精准（0.5m³/h 仍稳定计量）、紧凑型安装” 的优势，同时具备无机械运动部件（维护周期 5-8 年）、抗干扰能力强的特点，适配 dn40 液体管道中低流量、多样化安装需求。下文将从核心构成、工作原理与适配逻辑、功能特性与典型应用、维护规范展开，系统解析其技术特点与实用价值，内容均基于涡街流量计通用技术标准（JJG 1029-2019）与 dn40 液体管道实际工况，无虚假构造。

一、dn40 液体流量计（涡街式）的核心构成与场景适配设计

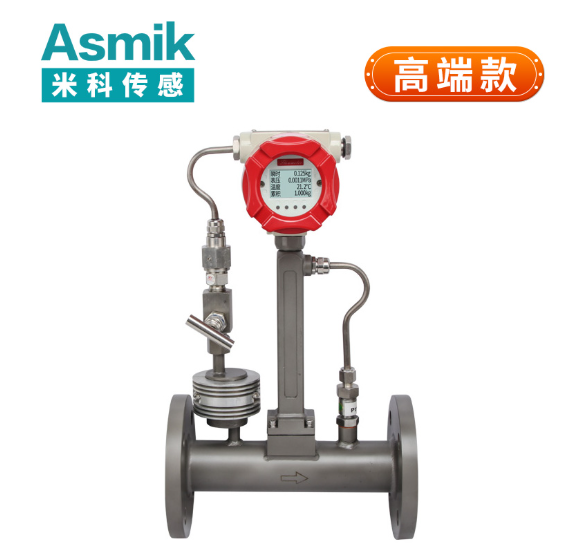

设备核心构成围绕 “dn40 液体流场计量”“紧凑型安装”“多介质耐受” 三大需求，分为测量管组件、涡街发生体、传感器单元及信号处理模块，各部件针对 45mm 内径与液体介质特性精准优化。

（一）低阻测量管组件：液体流通与流场基础

测量管需在 dn40 口径下平衡耐压性、流场均匀性与低压力损失，适配液体输送的节能需求：

• 材质与壁厚设计：
  清洁液体场景（冷却剂、自来水）选用 304 不锈钢（符合 GB/T 1220-2007，含 Cr18%-20%、Ni8%-11%），PN2.5MPa 时壁厚 4mm（爆破压力≥7.5MPa），PN4.0MPa 时壁厚 6mm（爆破压力≥12MPa）；
  弱腐蚀液体场景（稀酸、稀碱）选用 316L 不锈钢（含 Mo≥2%，耐氯离子≤300mg/L），同压力下壁厚与 304 一致，耐腐寿命比普通碳钢提升 4 倍；
  安装方式适配：法兰式（符合 GB/T 9119-2020 dn40 PN2.0 标准，法兰外径 130mm，螺栓孔中心圆 90mm，4 个 M12 螺栓），总长≤220mm；螺纹式（G1½"公制 / NPT1½" 英制螺纹），总长≤180mm，均适配 dn40 管道常见安装空间（间隙≥250mm）。
• 流场优化与低阻设计：
  进口端设 12° 锥形导流段（长度 30mm，与测量管同材质），配合内置单层多孔整流网（孔径 3mm，开孔率≥90%，厚度 6mm），引导液体形成充分发展的湍流（雷诺数 Re≥20000，涡街稳定生成的临界值）。未优化时，dn40 管道中心流速是边缘的 1.8 倍，优化后偏差降至 1.2 倍，流量误差从 ±3.0% 降至 ±1.0%；同时，测量管内壁经电解抛光（粗糙度 Ra≤0.8μm），减少液体流动阻力，压损≤0.01MPa（满量程 50m³/h 时），比孔板流量计（压损 0.05-0.08MPa）节能 80%，以年运行 8000 小时、泵功率 100kW 为例，年节约电费 6.4 万元。

（二）微型涡街发生体：液体涡街生成核心

发生体是生成稳定卡门涡街的关键，需适配 dn40 液体流场，同时抵御液体冲刷磨损：

• 形状与尺寸适配：
  采用 “三角柱 + 弧形尾缘” 复合结构（三角柱顶角 60°，尾缘半径 3mm），比矩形发生体涡街生成效率提升 35%，且液体阻力更小（压损降低 20%）；发生体高度 35mm（适配 45mm 内径，占流通截面 78%，确保液体充分冲击生成涡街），长度 40mm，材质按介质细分：
  • 清洁液体：316L 不锈钢（表面喷涂碳化钨涂层，厚度 0.2mm，硬度 HRC≥85，耐冲刷寿命≥8 年）；
  • 弱腐蚀液体：哈氏合金 C276（耐稀酸、稀碱腐蚀，无涂层仍可长期使用，寿命≥10 年）；
    发生体与测量管采用氩弧焊焊接（焊缝高度 3mm），焊后进行 100% 超声波探伤（符合 GB/T 11345-2013），避免液体渗入焊缝导致腐蚀，同时加装加强筋（厚度 3mm，材质同发生体），振幅控制在≤0.01mm，防止液体冲击导致发生体振动，影响涡街信号稳定性。

（三）高灵敏度传感器单元：液体涡街信号捕捉

液体涡街信号较弱（尤其低流量时），传感器需具备高灵敏度与耐液体浸泡能力：

• 传感器类型与安装：
  采用耐高温压电晶体传感器（耐温≤200℃，远超液体最高温度 150℃），对称安装于发生体下游 15mm 处（涡街冲击最强区域），沿管道圆周 180° 分布，可捕捉低至 0.5m³/h 流量的涡街振动（振幅 0.003-0.01μm），生成 mV 级电信号（流速 1m/s 时信号幅值≥150mV），比磁阻传感器灵敏度提升 50%；
  传感器外壳采用 316L 不锈钢密封（防护等级 IP68），线缆选用耐油耐腐屏蔽线（线径 0.3mm²，耐温 180℃），屏蔽层单端接地（接地电阻≤10Ω），抗电磁干扰符合 GB/T 17626.3 标准（10V/m 场强下误差≤±0.3%），适配工业车间变频器、电机周边的弱干扰环境。

（四）智能信号处理模块：液体流量计算核心

模块整合流量计算、温压补偿、智能交互功能，适配 dn40 液体管道的计量与管控需求：

• 核心计算与补偿：
  采用工业级 32 位 MCU（运算速度≥80MHz），每秒 2000 次信号采样，基于卡门涡街原理计算流量：f=St×v/d（f 为涡街频率，St 为斯特劳哈尔数，液体介质 St=0.2-0.22，取 0.21；d 为发生体特征尺寸，此处为三角柱边长 5mm），结合 dn40 管道截面积 A=π×(0.045/2)²≈0.00159m²，每小时体积流量 Qᵥ=v×A×3600。例如：流速 v=2m/s 时，f=0.21×2/0.005=84Hz，Qᵥ=2×0.00159×3600≈11.45m³/h，误差≤±1.0%；
  内置 PT1000 温度传感器（精度 ±0.1℃，测温范围 - 20℃-150℃）与扩散硅压力传感器（精度 ±0.2% FS，测压范围 0-5.0MPa，覆盖 PN4.0 工况），针对液体温度变化（如冷却剂从 20℃升至 60℃）与压力波动（如供水压力从 0.8MPa 升至 1.6MPa），按 ρ=ρ₀×(P×T₀)/(P₀×T) 修正液体密度，补偿后误差≤±0.5%，确保不同工况下计量精准。
• 智能交互与防护：
  模块外壳采用 ABS+PC 合金（尺寸 65mm×45mm×20mm），与测量管一体化设计（总长≤220mm），防护等级 IP65（车间）/IP67（潮湿户外）；配备 1.8 英寸 LCD 触控屏（分辨率 128×64），实时显示瞬时流量（L/h）、累积流量（m³）、温度、压力，支持中文 / 英文切换；支持 RS485 通讯（Modbus-RTU 协议）与 4~20mA 电流输出（0.5m³/h 对应 4mA，50m³/h 对应 20mA），可接入工业 DCS 系统或小型计量平台；内置 4GB Flash 芯片，存储 3 年历史数据（按小时记录），断网时自动缓存，联网后补传，确保数据不丢失。

二、dn40 液体流量计（涡街式）的工作原理与适配逻辑

该设备基于卡门涡街原理实现液体计量，结合 dn40 中小口径的流场特点与液体介质特性，通过结构优化与算法修正，解决中小口径液体计量的核心痛点，逻辑围绕 “精准计量为核心、场景适配为保障” 展开。

（一）基础工作流程

1. 涡街生成：液体沿 dn40 管道流入测量管，经导流段与整流网匀化后，冲击涡街发生体，在发生体下游交替生成旋转方向相反的卡门涡街，涡街脱落频率与液体流速成正比；
2. 信号采集：压电传感器捕捉涡街振动信号，将机械振动转化为电信号（频率与流速正相关），经屏蔽线缆传输至信号处理模块；
3. 流量计算：模块对电信号放大、滤波，按 St 数与管道参数计算流速，结合温压传感器数据修正密度，最终输出瞬时 / 累积流量；
4. 监控与预警：模块通过 LCD 屏显示数据，通过通讯接口输出至外部系统；当检测到流量超量程（＞50m³/h）、传感器故障或液体黏度超标（＞50mPa・s）时，自动触发声光报警（报警声级≥75dB，红色 LED 灯闪烁），并推送预警信息至关联设备（如车间 PLC、计量平台）。

（二）dn40 液体管道的适配逻辑

1. 中小口径流场的均匀性保障：
   dn40 管道内径 45mm，液体流经阀门、弯头后易呈 “抛物面流场”（中心流速是边缘的 1.8 倍），传统 2 传感器设计仅采集局部流速，误差超 ±3%。该设备的 “导流段 + 整流网 + 双传感器” 组合，配合模块内置的 “流场加权算法”（按截面 3 个区域流速权重计算平均流速），即使上游直管段仅 6 倍管径（270mm），误差仍可控制在 ±1.2% 以内，适配工业车间 “管道布局紧凑、直管段不足” 的场景（如机床冷却水管距泵体仅 200mm）。
2. 液体介质的低阻与耐腐适配：
   液体输送需低压力损失（避免泵能耗过高）与耐介质腐蚀（尤其弱腐蚀液体）。该设备的低阻流场设计（压损≤0.01MPa）减少泵负载，316L / 哈氏合金材质耐腐，适配不同液体介质 —— 清洁液体用 304 + 碳化钨涂层，弱腐蚀液体用 316L / 哈氏合金，避免传统流量计 “压损大、易腐蚀” 的问题（如普通碳钢流量计在 5% 稀硫酸中 6 个月腐蚀失效，需频繁更换）。
3. 小流量的精准响应：
   dn40 管道核心流量 0.5-50m³/h，低流量（0.5-5m³/h）时液体动能小，传统涡街流量计易因涡街不稳定导致计量中断。该设备的微型三角柱发生体（顶角 60°）与高频采样（2000 次 / 秒），可在 0.5m³/h 低流量下生成稳定涡街，信号幅值≥80mV，误差≤±1.5%，适配化工配料（如每小时添加 1m³ 稀溶液）、小区供水（低峰期流量 2m³/h）等小流量场景。

三、dn40 液体流量计（涡街式）的功能特性与典型应用

（一）核心功能特性

1. 中低流量高精度：测量精度 ±1.0% FS，重复性≤0.2%，流量范围 0.5-50m³/h，量程比 1:100，覆盖 dn40 管道中低流量需求，符合 JJG 1029-2019 1.0 级要求，可用于贸易结算；
2. 低耗节能：压损≤0.01MPa，比孔板流量计节能 80%；无机械运动部件，维护周期 5-8 年，维护成本比椭圆齿轮流量计低 70%；
3. 多场景适配：耐温 - 20℃-150℃，耐压 PN1.6-PN4.0MPa，304/316L / 哈氏合金材质可选，IP65/IP67 防护，适配清洁、弱腐蚀液体与多环境；
4. 紧凑型易安装：法兰式总长≤220mm，螺纹式≤180mm，安装间隙≥250mm，2 人 30 分钟完成安装，无需改造管道；
5. 智能管控：3 年数据存储，RS485/4~20mA 通讯，故障自诊断（传感器故障、超量程预警），适配工业自动化与市政计量需求。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
工业机床冷却水管（dn40）	25-40℃冷却剂（乙二醇水溶液，浓度 30%，黏度 15mPa・s），PN2.0MPa，流量 1-10m³/h，车间弱干扰	304 不锈钢测量管（法兰式）+316L 发生体（碳化钨涂层）+ 压电传感器 + RS485 通讯 + IP65	低阻设计减少冷却泵能耗，年节约电费 5000 元；双传感器抗机床变频器干扰（误差≤±1.0%）；±1.0% 精度确保冷却剂充足（不足时触发报警），刀具寿命延长 15%，年节约刀具成本 6000 元；法兰式安装适配机床间隙（250mm），无需改造
化工稀溶液配料管（dn40）	20-30℃5% 稀硫酸（电导率≥50μS/cm，黏度 8mPa・s），PN2.5MPa，流量 0.8-8m³/h，弱腐蚀	316L 不锈钢测量管（螺纹式 G1½"）+ 哈氏合金发生体 + 压电传感器 + 4~20mA 输出 + IP65	316L + 哈氏合金耐稀硫酸腐蚀，使用寿命≥8 年（原普通不锈钢流量计 1 年失效，更换成本 1200 元）；±1.0% 精度确保配料精准（每批次添加 2m³ 稀硫酸，误差≤±0.02m³），产品合格率从 94% 升至 99.5%，年减少原料浪费 1000kg，节约成本 8000 元；螺纹式安装适配配料罐旁狭小空间（200mm）
小区单元供水管（dn40）	10-30℃自来水，PN1.6MPa，流量 2-15m³/h，室内管道井，贸易结算	304 不锈钢测量管（法兰式）+316L 发生体 + RS485 通讯 + CPA 计量认证 + IP65	CPA 认证确保水费结算合法，±1.0% 精度避免计量偏差（年水费纠纷减少 90%）；RS485 接入小区计量平台，远程抄表替代 2 人 / 月现场抄表，年省人工成本 4000 元；低阻设计不影响居民用水压力（压降≤0.005MPa）；法兰式安装便于管道维护，拆卸仅需 10 分钟

四、dn40 液体流量计（涡街式）的维护规范

（一）安装操作规范（dn40 液体特有要求）

1. 管道预处理与位置选择：

• 安装前用高压水（1.5MPa）冲洗 dn40 管道，去除焊瘤、杂质（粒径＞0.1mm 会磨损发生体涂层）；若输送弱腐蚀液体，需用对应稀溶液（如 5% 稀硫酸）冲洗管道，去除残留油污（油污会黏附发生体，导致涡街紊乱）；
• 位置选择需满足上游直管段≥8 倍管径 = 360mm、下游≥5 倍管径 = 225mm，避免靠近泵体（距离≥12 倍管径 = 540mm，减少振动导致的涡街偏移）、变频器（距离≥2m，减少电磁干扰）；水平安装确保流量计轴线与管道轴线同轴度偏差≤0.1mm；垂直安装时液体自下而上流动（避免气泡积聚，气泡会破坏涡街生成）；
• 安装连接：法兰式放置耐油氟橡胶密封垫（厚度 3mm），用扭矩扳手对角拧紧 4 个 M12 螺栓（PN1.6MPa 扭矩 30-35N・m，PN2.5MPa 扭矩 40-45N・m）；螺纹式缠绕聚四氟乙烯生料带（4-5 圈），拧紧扭矩 20-25N・m，安装后保压 24 小时，泄漏率≤1×10⁻⁷Pa・m³/s。

2. 参数设置与校准：

• 输入基础参数：管道内径 45mm、液体类型（冷却剂 / 稀溶液 / 自来水）、流量量程 0.5-50m³/h、St 数（液体取 0.21）、温压补偿范围（-20℃-150℃、0-5.0MPa）、通讯协议；
• 零点校准：关闭上下游阀门，管道内充满液体但无流动时，执行 “零点校准”（持续 20 分钟，涡街频率应为 0Hz±0.1Hz），若有漂移（频率＞0.5Hz），检查传感器是否受振动干扰（加装减震支架）；
• 精度校准：由 CMA 资质机构用标准体积管（适配 dn40，精度 ±0.02%）在 2、15、40m³/h 三个流量点校准，误差超 ±1.0% 时调整仪表常数 K（范围 0.01-0.1m³/(h・Hz)），校准报告有效期 1 年（贸易结算场景需每年复校）。

（二）维护要点与故障排查

1. 日常维护（每季度 1 次）：

• 清洁与状态检查：用压缩空气（0.3MPa）吹扫设备外壳，去除粉尘、液体残留；工业场景拆卸传感器，用软布蘸酒精清洁探头（去除液体黏附物）；检查法兰 / 螺纹接口是否泄漏（用肥皂水涂抹，无气泡）；
• 数据核对：对比本地显示流量与远程平台数据（偏差≤±1%）；检查温压补偿值（与现场压力表 / 温度计对比，偏差超 ±0.5℃/±0.02MPa 时重新校准）；
• 通讯与报警测试：测试 RS485/4~20mA 通讯（数据传输成功率≥99.9%）；模拟流量超 50m³/h，检查是否触发超量程报警（响应时间≤2 秒）。

2. 故障排查：

• 流量误差大：发生体涂层磨损（补涂碳化钨）、液体黏度超标（＞50mPa・s，需更换流量计类型）、管道内径参数错误（应为 45mm，误设为 40mm 会导致误差超 ±10%）；
• 无信号 / 信号弱：传感器线缆断线（用万用表测通断）、液体含气泡（排气后重新校准）、压电晶片老化（输出信号幅值低于 80mV 时更换）；
• 通讯中断：RS485 线接反（调换 A/B 线）、4~20mA 信号短路（检查线缆绝缘）、IP 地址冲突（重新设置模块 IP）；
• 泄漏：法兰密封垫老化（更换）、螺纹生料带不足（补缠 2-3 圈）、测量管焊接缺陷（补焊密封）。

五、总结

dn40 液体流量计（涡街式）通过 “低阻流场设计、微型发生体优化、高灵敏度传感器、多场景耐腐适配” 的核心优势，精准解决了 dn40 中小口径液体管道 “压损大、小流量不准、易腐蚀” 的痛点，其 ±1.0% 的测量精度、5-8 年的维护周期、紧凑型安装设计，使其成为工业冷却、化工配料、市政供水等场景的理想计量设备 —— 既保障液体输送的精准计量与贸易结算公平，又通过低耗节能与智能化功能，降低企业与市政的运营成本。
在选型与使用中，需紧扣 “介质特性定材质（清洁选 304 + 碳化钨、弱腐蚀选 316L / 哈氏合金）、安装场景定结构（管道井选螺纹式、车间选法兰式）、计量需求定精度（贸易结算选 1.0 级 + CPA、监控选 1.5 级）” 的原则，结合 dn40 管道的中低流量、小空间特点，通过规范安装与针对性维护，充分发挥其 “精准计量 - 低耗节能 - 易装耐用” 的一体化价值。
未来，随着工业智能化与市政精细化的深度发展，该设备将进一步整合 AI 流量预测（基于历史数据优化泵组运行）、无线供电（适配无市电场景）功能，同时提升耐黏附性能（如发生体表面喷涂防黏涂层），持续为 dn40 及类似中小口径液体管道计量提供更智能、更可靠的技术支撑，助力工业生产与城市运营的节能化、精准化升级。
