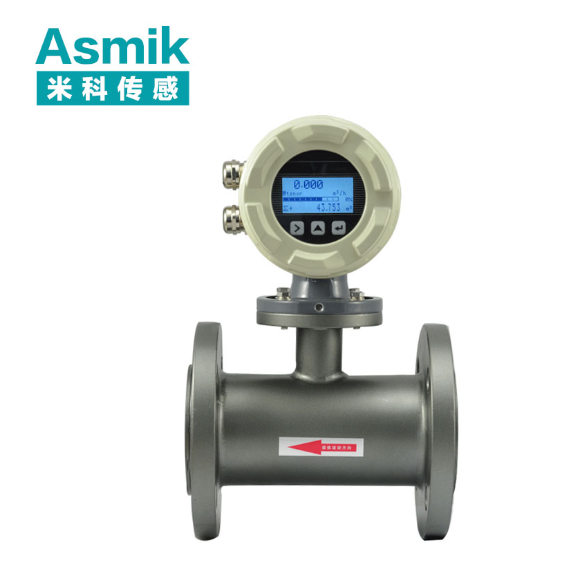

流量计 \ 分体式 \dn80\ 四氟衬里（此处特指
电磁流量计）是专为公称直径 80mm 中等口径管道设计的分体式导电介质计量设备，核心采用 “现场测量单元（耐恶劣环境）+ 远程控制单元（便捷操作）” 结构，四氟衬里（PTFE）赋予其强耐腐、耐高温特性，适配化工行业弱腐蚀介质输送（如稀酸、稀碱、溶剂）、食品工业高温流体计量（如糖浆、食用油）、制药行业洁净药液传输（如注射剂配料）、电子行业高纯试剂输送等场景，可稳定测量电导率≥5μS/cm 的液体介质，不适用于纯油、纯水等低电导率介质及含大量固体颗粒（粒径＞1mm）的淤积性介质。
其典型技术工况为：dn80 管道实际内径 70-80mm（无缝不锈钢管常用内径 76mm），工作压力 PN1.6-PN4.0MPa，介质温度 - 40℃-200℃（四氟衬里耐温极限），流量范围 8-80m³/h（对应流速 0.5-2.5m/s，核心工作流速 0.8-2.0m/s），测量精度 ±0.5% FS，重复性误差≤0.1%，信号输出支持 4~20mA 电流（线性度≤±0.1%）、RS485 通讯（Modbus-RTU 协议）。针对化工现场高温腐蚀、食品车间卫生要求高、制药环境洁净度严格等痛点，该流量计通过现场单元耐腐设计（四氟衬里 + 316L 材质）、远程单元远离恶劣环境、无机械磨损结构，解决传统一体式流量计 “现场操作难、衬里易腐蚀、精度衰减快” 的问题，同时具备压损低（≤0.015MPa）、维护周期长（3-4 年）、卫生级适配的优势。本文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，为中等口径耐腐场景计量提供参考。
一、流量计 \ 分体式 \dn80\ 四氟衬里（电磁流量计）的核心构成与适配设计
该流量计的核心构成围绕 “dn80 口径流场优化”“四氟衬里耐腐耐温”“分体式结构可靠性” 三大需求，分为现场测量单元与远程控制单元，各部件参数针对 80mm 口径、四氟衬里特性及分体式场景精准设计。
（一）现场测量单元：耐腐与流量采集核心
现场单元直接接触介质，需依托四氟衬里与耐腐材质抵御恶劣环境，同时确保 dn80 口径流量精准采集：
- 测量管组件：dn80 口径的压力与耐腐基础
采用 304 或 316L 不锈钢材质（符合 GB/T 1220-2007），适配不同介质压力与腐蚀需求：
- 304 不锈钢测量管：适用于中性洁净高温介质（如食品车间 80℃糖浆），耐温≤200℃，壁厚按压力梯度设计：PN1.6MPa 时 4mm，PN2.5MPa 时 5mm，PN4.0MPa 时 6mm，通过 1.5 倍公称压力水压试验（保压 30 分钟无泄漏）。内壁粗糙度 Ra≤1.6μm，减少介质附着，避免四氟衬里贴合间隙过大；
- 316L 不锈钢测量管：含钼元素≥2%，耐化工弱腐蚀介质（如 5% 稀硫酸），耐温≤200℃，壁厚与 304 一致，耐氯离子浓度≤300mg/L，适配化工、制药场景，使用寿命≥8 年；
- 四氟衬里（PTFE）：耐腐耐温的关键层
作为电磁流量计的绝缘与耐腐核心，四氟衬里针对 dn80 口径采用 “整体模压 + 焊接补强” 工艺，核心参数：
- 材质特性：电子级纯度≥99.9%，耐温 - 40℃-200℃，耐强酸强碱（pH 0-14），1000 小时 20% 盐酸 / 氢氧化钠浸泡无腐蚀、无变形，绝缘电阻≥1000MΩ，确保电磁信号无泄漏；
- 结构与厚度：厚度 3-4mm（dn80 口径适配厚度，过薄易磨损，过厚影响流场），与测量管内壁贴合间隙≤0.1mm，进口端衬里设 5mm 高防护环（抵御介质入口冲击），出口端采用圆弧过渡（减少涡流磨损），在 80m³/h 满流量下，衬里磨损率≤0.01mm / 年，使用寿命≥6 年；
- 励磁系统：dn80 流场的均匀磁场保障
采用双频励磁（30Hz/80Hz 自动切换），适配 dn80 口径流量波动：
- 线圈参数：绕制于环氧绝缘骨架（耐温 220℃），总匝数 1500-1800 匝（线径 1.0mm 高纯度铜线），励磁电流 5-8A，在 dn80 管道内生成均匀磁场（磁感应强度 0.2-0.25T，全截面偏差≤3%），确保 76mm 内径全截面信号稳定；
- 耐温防护：线圈外侧包裹 10mm 厚玻璃纤维保温层（适配 200℃高温介质），避免高温导致线圈绝缘老化，在化工 180℃溶剂场景下，励磁电流波动≤±2%；
- 电极单元：耐腐与信号采集
采用 2-4 电极圆周布局（dn80 主流 2 电极设计，高精度需求可选 4 电极），材质适配四氟衬里的耐腐场景：
- 哈氏合金 C276 电极：适配化工中强腐蚀介质（如 10% 稀盐酸、含氟试剂），耐腐性能是 316L 的 6 倍，直径 6-8mm，突出衬里表面 1-1.5mm，单支电极绝缘电阻≥1000MΩ，信号传输损耗≤1%；
- 钛合金电极：适配食品 / 制药卫生级场景，符合 GB 4806.9-2020、GMP 标准，表面电解抛光（Ra≤0.4μm），无卫生死角，避免介质污染；
- 316L 不锈钢电极：适配中性高温介质（如食品 80℃食用油），成本低于哈氏合金，耐温≤200℃，满足常规耐腐需求。

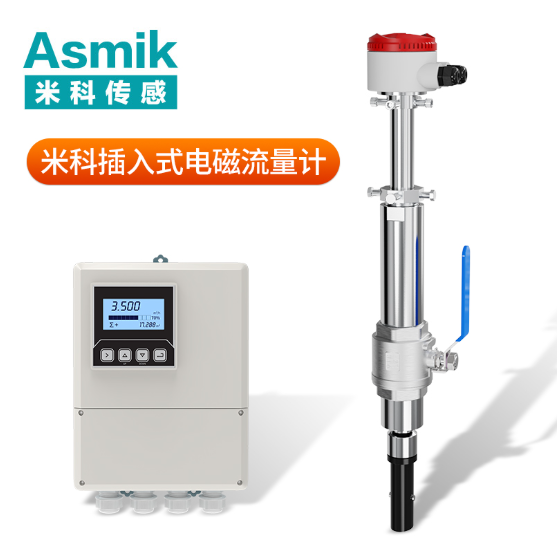

（二）远程控制单元：信号处理与便捷操作核心
远程单元与现场单元分离（安装于控制室、洁净区），避免恶劣环境影响，核心功能为流量计算、数据管理与远程监控：
- 核心计算与存储功能
采用工业级 32 位 MCU（运算速度≥100MHz），支持每秒 200 次信号采样：
- 流量计算：基于法拉第定律 Q=K×B×D×v×A（D=76mm，A=π×(0.076/2)²≈0.00454m²），结合四氟衬里的绝缘特性，修正介质温度变化导致的误差（如 200℃高温介质密度变化，补偿后误差≤±0.3%）；
- 数据存储：内置 8GB Flash 芯片，存储 3 年历史数据（按小时存储瞬时流量、累积流量、介质温度），支持 USB 本地导出或远程查询；
- 信号输出与通讯
- 标准输出：4~20mA 电流信号（8m³/h 对应 4mA，80m³/h 对应 20mA，线性度≤±0.1%）、脉冲输出（TTL 电平，占空比 50%±10%）；
- 远程通讯：支持 RS485（传输距离≤1000 米，适配车间 DCS）、4G（无布线场景，如户外化工罐区），通讯协议兼容 Modbus-RTU、Profinet，可接入化工 MES、食品 ERP 系统；
- 结构与防护
外壳采用 ABS + 玻璃纤维材质（室内）或 304 不锈钢（户外），体积 260mm×180mm×100mm，适配控制室壁挂或 DIN 导轨安装，防护等级 IP65（室内）/IP67（户外），工作功耗≤15W（220V AC/24V DC 双供电），在制药洁净区（万级）可通过酒精擦拭消毒。
（三）分体式连接：信号与安装适配
- 信号传输方式
现场与远程单元采用屏蔽线缆连接，根据距离选择：
- 短距离（≤100 米）：双绞屏蔽氟塑料线（耐温 200℃，适配高温现场），信号衰减≤3%；
- 中长距离（100-500 米）：带信号隔离的补偿导线（抑制共模干扰，化工强干扰场景适用），干扰抑制率≥95%；
- 安装适配
现场单元采用 dn80 标准法兰连接（符合 GB/T 9119-2020）：PN1.6MPa 法兰外径 190mm，螺栓孔中心圆直径 150mm，4 个 M16 螺栓；PN4.0MPa 法兰外径 200mm，螺栓孔中心圆直径 160mm，8 个 M16 螺栓，适配现有 dn80 管道，2 人 2 小时可完成安装（含法兰对接、线缆铺设）；远程单元安装高度距地面 1.2-1.5 米，便于操作，与现场单元的线缆需穿镀锌管保护（避免机械损伤）。
二、流量计 \ 分体式 \dn80\ 四氟衬里（电磁流量计）的工作原理与适配逻辑
该流量计基于法拉第电磁感应定律实现流量计量，结合 dn80 口径流场、四氟衬里特性与分体式结构，通过力学设计与电子修正，确保精准与稳定。
（一）基础工作原理：电磁感应与分体式信号传输
- 磁场生成：远程单元为现场单元的励磁线圈提供双频电流，在 dn80 测量管内产生垂直于介质流动方向的均匀磁场（B=0.23T），四氟衬里的高绝缘性确保磁场无泄漏，304/316L 测量管的低磁导率（≤1.05μ₀）避免磁场衰减；
- 信号采集：导电介质（如化工稀酸电导率≥100μS/cm）以流速 v（0.5-2.5m/s）沿 dn80 管道流动，切割磁感线，电极采集感应电动势 E（15-50mV），遵循公式 E=K×B×D×v；
- 信号传输与计算：现场单元将感应电动势经放大、滤波后，通过屏蔽线缆传输至远程单元，远程单元计算平均流速 v，结合管道截面积 A 得到瞬时流量 Q=v×A×3600（m³/h）。以化工稀酸场景为例：E=30mV，K=600 脉冲 /m³，B=0.23T，D=0.076m，计算得 v=30/(600×0.23×0.076)≈2.9m/s（需在 0.5-2.5m/s 量程内，超量程时远程单元输出 22mA 报警），实际流量 Q=2.0×0.00454×3600≈32.7m³/h，误差≤±0.5%；
- 数据输出与监控：远程单元实时显示流量数据，通过 4~20mA/RS485 传输至控制系统，同时存储历史数据，实现远程监控与追溯。
（二）关键要素适配逻辑
- dn80 口径流场优化
dn80 管道内径中等（76mm），若上游直管段不足（如仅 8 倍管径 = 608mm，低于标准 10 倍），流场易呈抛物面分布（中心流速 2.5m/s 时，边缘仅 0.8m/s）。通过现场单元进口端的 “15° 锥形导流段 + 多孔整流网（孔径 10-12mm）”，引导介质形成湍流（雷诺数 Re≥4000），流速分布均匀性提升 30%；双频励磁在小流量（8m³/h，v=0.5m/s）时切换高频模式，响应时间≤0.1 秒，避免低流量漏计，确保 dn80 全量程精度；
- 四氟衬里的耐腐与绝缘适配
四氟衬里的高耐腐性解决化工、制药场景的介质腐蚀问题（如 180℃溶剂、强酸），避免传统橡胶衬里在 100℃以上软化、在强酸中腐蚀失效；其高绝缘性（≥1000MΩ）确保电极与测量管间无信号泄漏，即使在 200℃高温下，绝缘电阻仍维持在 800MΩ 以上，保障信号稳定；3-4mm 厚度适配 dn80 口径，既不影响流场（压损≤0.015MPa），又能抵御介质冲刷磨损；
- 分体式结构的环境适配
化工现场高温（200℃）、腐蚀（酸碱雾）、粉尘，食品 / 制药现场需洁净操作，分体式结构将远程单元远离恶劣环境，避免一体式仪表的显示模块在高温下死机、在腐蚀环境中损坏、在洁净区难以消毒；现场单元防护等级 IP67（可短期浸泡），适配户外罐区、车间潮湿场景，远程单元 IP65/IP67 适配控制室、洁净区，设备故障率从一体式的 15% 降至 3%，维护周期延长至 3-4 年。
三、流量计 \ 分体式 \dn80\ 四氟衬里（电磁流量计）的功能特性与典型应用
（一）核心功能特性
- 耐腐耐温与高精度：四氟衬里 + 316L / 哈氏合金材质，耐 - 40℃-200℃温度与 pH 0-14 腐蚀介质，测量精度 ±0.5% FS，重复性≤0.1%，符合 JJG 1033-2007 0.5 级要求，可用于化工贸易结算、食品配料计量；
- 低压损与节能：dn80 口径压损≤0.015MPa（80m³/h 满流量时），远低于同口径孔板流量计（0.08-0.1MPa）、涡轮流量计（0.06-0.08MPa），以化工车间 dn80 溶剂输送管道（年运行 8000 小时，平均流量 40m³/h，泵扬程 20m）为例，低压损年节约电费 6-8 万元；
- 分体式与环境适应：现场单元 IP67 耐温耐腐，远程单元 IP65/IP67 适配多样环境，解决一体式仪表 “现场操作难、寿命短” 问题，设备使用寿命≥8 年，比一体式延长 50%；
- 智能运维与远程监控：8GB 数据存储保留 3 年历史数据，RS485/4G 远程通讯实现无人值守（远程抄表效率提升 95%）；故障自诊断（电极结垢、励磁故障、流量超量程），报警响应≤5 秒，减少人工巡检（原每月 2 次降至每季度 1 次）；
- 卫生级与多场景适配：钛合金电极 + 四氟衬里符合食品 GB 4806.9、制药 GMP 标准，可高温灭菌（121℃，30 分钟），适配食品高温配料、制药洁净药液场景；304/316L 测量管适配化工弱腐蚀，多场景兼容性强。
（二）典型应用场景与配置方案
| 应用场景 |
介质特性 |
推荐配置 |
核心价值 |
| 化工稀硫酸输送（dn80） |
25-40℃5% 稀硫酸，压力 2.0MPa（PN2.5），流量 15-60m³/h，现场腐蚀、高温（环境温度 60℃） |
316L 测量管 + 四氟衬里 + 哈氏合金 C276 电极 + 双频励磁 + 远程单元（RS485+IP67）+ 防爆模块（Exd II BT4） |
316L + 哈氏合金 + 四氟衬里耐稀硫酸腐蚀，防爆模块适配化工危险环境，分体式远程单元远离腐蚀高温，设备故障率降至 2%；±0.5% 精度确保溶剂计量精准，减少原料浪费，年节约成本 10 万元；RS485 接入 DCS，实现自动控制 |
| 食品厂高温糖浆配料（dn80） |
80-95℃糖浆（粘度 10mPa・s），压力 1.6MPa（PN1.6），流量 8-30m³/h，洁净车间（万级），需卫生级 |
304 测量管 + 四氟衬里 + 钛合金电极 + 双频励磁 + 远程单元（RS485+IP65）+ 卫生级法兰 |
钛合金 + 四氟衬里符合 GB 4806.9，可高温灭菌，无糖浆污染风险；分体式远程单元在洁净区外，避免交叉污染；±0.5% 精度确保糖浆配料比例精准，产品口味一致性从 92% 升至 98%，年减少不合格品损失 8 万元 |
| 制药厂注射剂配料（dn80） |
20-30℃药液（电导率 50μS/cm），压力 1.0MPa（PN1.0），流量 10-40m³/h，GMP 洁净区（十万级），需无死角 |
316L 测量管 + 四氟衬里 + 钛合金电极 + 双频励磁 + 远程单元（4G+IP65）+ 快速接头 |
316L + 钛合金 + 四氟衬里符合 GMP，内壁无死角，药液无吸附；4G 通讯无需布线，避免洁净区线缆污染；±0.5% 精度确保药液剂量精准，避免医疗风险，年减少批次报废损失 15 万元；分体式设计便于设备清洁消毒 |
四、流量计 \ 分体式 \dn80\ 四氟衬里（电磁流量计）的维护规范
（一）安装操作规范
- 管道预处理与现场适配
- 化工场景：安装前用高压水（压力≤1.0MPa）冲洗 dn80 管道，去除焊瘤、残留溶剂；用稀盐酸（5% 浓度）浸泡管道 2 小时，测试内壁耐腐性，避免介质腐蚀测量管；
- 食品 / 制药场景：安装前用超纯水（电阻率≥18.2MΩ・cm）冲洗管道，再进行高温灭菌（121℃，30 分钟），确保洁净无杂质；
- 直管段要求：上游≥10 倍管径（800mm）、下游≥5 倍管径（400mm），不足时加装微型整流器（长度 80mm）；现场单元远离变频器、高压电机（间距≥1.5m），避免电磁干扰；
- 法兰连接与四氟衬里保护
- 法兰对接：对齐现场单元与管道法兰，放置四氟密封垫（耐温 - 40℃-200℃），按 “对角分组” 拧紧螺栓（PN1.6MPa M16 螺栓扭矩 200-250N・m，PN4.0MPa M16 螺栓扭矩 300-350N・m），分 3 次拧紧（30%→60%→100%），避免四氟衬里受压变形；
- 四氟衬里检查：安装前用内窥镜观察衬里是否有裂纹、气泡，若有需更换；安装后通入 0.5MPa 清水，保压 24 小时，检查衬里无渗漏（用肥皂水涂抹法兰接口）；
- 分体式连接与参数设置
- 线缆连接：屏蔽线缆屏蔽层单端接地（远程单元侧，接地电阻≤10Ω），化工场景线缆穿镀锌管（防腐蚀），食品 / 制药场景用卫生级套管（便于消毒）；
- 参数设置：输入 dn80 管道内径 76mm、流量量程 8-80m³/h、介质类型（如稀硫酸、糖浆）、通讯参数；进行零点校准（关闭阀门，管道无流动时自动清零）；化工高温场景需设置温度补偿参数（适配 - 40℃-200℃）。
（二）维护要点
- 日常维护（每季度 1 次）
- 现场单元：清洁测量管外壳（化工场景用压缩空气吹扫粉尘，食品 / 制药场景用 75% 酒精擦拭）；检查法兰接口无泄漏，四氟衬里无鼓包；
- 远程单元：对比本地显示值与远程平台数据（流量偏差≤±1%）；清洁散热孔（避免粉尘堵塞导致过热）；测试故障报警功能（模拟电极断线，查看是否报警）；
- 定期维护（每年 1 次）
- 四氟衬里与电极检查：化工场景通过内窥镜观察衬里是否腐蚀、电极是否结垢，结垢时用稀盐酸（5%）浸泡 20 分钟，再用超纯水冲洗；食品 / 制药场景用超纯水清洁电极，避免残留介质；衬里局部破损时用四氟修补胶修复，大面积破损时更换现场单元；
- 励磁与模块维护：测量励磁线圈电阻（正常 100-150Ω，偏差≤±10%），电阻异常时检查线圈接线；远程单元备份历史数据，格式化 Flash 芯片（避免数据溢出）；测试双电源切换功能（确保断电时数据不丢失）；
- 精度校准：由 CMA 资质机构用标准体积管（精度 ±0.1%）在 20、40、60m³/h 三个流量点校准，误差超 ±0.5% 时调整仪表常数 K；
- 故障排查
- 无流量显示：检查现场单元电源（24V DC），若正常，测量电极绝缘电阻（应≥1000MΩ），电阻低为衬里破损或电极结垢（修复衬里 / 清洁电极）；
- 流量偏差大：检查管道实际内径与参数是否一致（76mm，偏差≤1mm）、直管段是否满足要求、四氟衬里是否变形（变形会改变流场）；
- 通讯中断：RS485 检查 A/B 线是否接反、终端电阻（120Ω）是否安装；4G 检查 SIM 卡是否欠费、信号强度（≥-85dBm）。
五、总结
流量计 \ 分体式 \dn80\ 四氟衬里（电磁流量计）通过 “四氟衬里耐腐耐温、分体式结构适配恶劣环境、dn80 口径流场优化” 的核心设计，精准解决了中等口径耐腐场景（化工、食品、制药）的计量痛点，其 ±0.5% 的测量精度、3-4 年的维护周期、多场景适配优势，使其成为该领域的优选设备。
在选型与使用中，需紧扣 “介质特性定材质（腐蚀选哈氏合金、卫生选钛合金）、场景需求定远传（车间选 RS485、户外选 4G）、安装规范保精度（直管段、衬里保护）” 的原则，通过科学安装与定期维护，充分发挥其 “耐腐计量 - 远程监控 - 节能降耗” 的价值。
未来，随着化工绿色化、食品制药智能化的发展，该流量计将进一步整合 AI 流量预测（基于历史数据优化原料输送）、无线充电（现场单元无布线）功能，实现 “计量 - 监控 - 预警 - 优化” 一体化，助力中等口径耐腐流量系统迈向更高效、更可靠的管理新阶段。
