在流体计量与管控领域，电子流量计凭借数字化测量、高精度输出的特性，成为工业生产、市政工程、环保治理等场景的关键设备，其中 dn200 规格的电子流量计，因适配公称直径 200 毫米的中等管径管道，能满足较大流量水体（或导电流体）的计量需求，在多领域应用广泛。而电磁类型的
电子流量计 dn200，依托电磁感应原理实现无接触式流量测量，兼具抗干扰能力强、适应复杂流体的优势，是当前该规格下的主流选择。本文将围绕电子流量计 dn200 展开，聚焦电磁类型，从基本定义与结构组成切入，解析工作原理与技术优势，说明安装要求、使用注意事项及维护要点，结合典型应用场景阐述实际价值，最终总结其在流体计量领域的重要意义与发展潜力。
一、电子流量计 dn200（电磁类型）的基本定义与结构组成
首先明确 “dn200” 的核心含义：“dn” 为管道公称直径符号，代表管道系统中管路附件的标准化尺寸标识，非实际内径或外径；“200” 表示公称直径数值为 200 毫米，对应管道外径通常为 219 毫米（需根据钢管、塑料管等材质差异微调），适配的流量范围一般在 50-1500 立方米每小时（具体需结合流体流速与管道截面积计算），适用于工业制程、市政输送等中大型流量场景。
电磁类型的电子流量计 dn200，是基于法拉第电磁感应定律实现导电流体流量测量的专用设备，其结构组成包含四大核心模块：一是测量传感器，这是与流体直接接触的核心部件，主要由测量管、电极、励磁线圈、内衬四部分构成 —— 测量管采用非导磁材质（如不锈钢、玻璃钢），确保磁场均匀分布；电极通常为耐腐蚀的不锈钢或哈氏合金材质，成对嵌入测量管内壁，用于捕捉感应电动势；励磁线圈缠绕在测量管外侧，通电后产生垂直于流体流动方向的交变磁场；内衬则采用聚四氟乙烯、橡胶等绝缘耐腐蚀材料，贴合测量管内壁，既防止流体与测量管直接接触腐蚀，又减少流体流动阻力。二是信号转换器，负责将电极捕捉的微弱感应电动势信号进行放大、滤波、数字化处理，通过内置微处理器根据电磁感应原理计算流量数据，同时具备温度补偿、零点修正等功能，确保测量精度；转换器还配备存储单元，可暂存瞬时流量、累积流量等历史数据。三是显示与操作单元，多采用 LCD 液晶显示屏，实时显示瞬时流量、累积流量、流速、工作温度、励磁电流等关键参数，部分设备支持触摸操作，可实现参数设置（如管道直径、流体密度、单位切换）、历史数据查询等功能，部分还配备状态指示灯，直观反馈设备运行状态（正常、故障、报警）。四是供电与通信单元，供电方式常见交流 220V、直流 24V，部分工业场景支持宽电压输入（85-265V AC）以适应不稳定供电环境；通信功能多采用 RS485、Modbus、HART 等工业通信协议，可实现与 PLC、DCS 等上位机系统的数据交互，支持远程监控、流量数据远程传输与集中管理，部分设备还具备 4-20mA 模拟量输出接口，用于连接记录仪或控制系统。

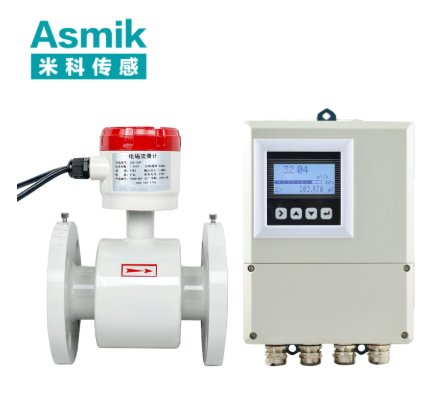

从结构形态来看，电磁电子流量计 dn200 主要分为一体式与分体式两种：一体式将传感器与转换器集成于同一外壳，安装便捷、占地空间小，适用于安装环境干燥、无强电磁干扰的场景；分体式则将传感器与转换器分离，通过专用线缆连接，传感器可安装在潮湿、高温或不便接近的管道位置（如地下井、泵房），转换器则安装在便于操作与观察的控制室或地面，适配复杂安装环境，两种形态可根据实际场景灵活选择。
二、电子流量计 dn200（电磁类型）的工作原理与技术优势
电磁电子流量计 dn200 的工作原理严格遵循法拉第电磁感应定律：当导电流体在磁场中做切割磁感线运动时，会在垂直于磁场方向与流体流动方向的两端产生感应电动势，感应电动势的大小与流体流速成正比。具体测量过程可分为四个步骤：第一步，励磁线圈通电后，在测量管内部产生均匀的交变磁场（磁场方向垂直于管道轴线），避免直流磁场导致的电极极化问题，确保测量稳定性；第二步，当导电流体（如自来水、工业废水、酸碱溶液等）以流速 v 在 dn200 测量管内流动时，流体切割磁感线，在成对电极之间产生感应电动势 E；第三步，电极将感应电动势 E（通常为毫伏级微弱信号）传输至信号转换器，转换器对信号进行放大、滤波，消除环境干扰（如电磁噪声、流体扰动），并通过温度传感器实时采集流体温度，修正因温度变化导致的流体电导率波动对信号的影响；第四步，根据法拉第电磁感应定律推导公式 E=K×B×L×v（其中 K 为仪表常数，与传感器结构参数相关；B 为磁感应强度，由励磁电流决定；L 为两电极之间的距离，即测量管内径），转换器通过已知的 K、B、L 值，计算出流体流速 v，再结合 dn200 测量管的截面积 S（圆形管道截面积 S=π×(dn/2)²，即 S=π×0.1²≈0.0314 平方米），通过流量公式 Q=v×S×3600（单位换算为立方米每小时），得出瞬时流量 Q，同时对瞬时流量进行积分运算，得到累积流量数据，最终在显示单元呈现。
相较于涡轮式、涡街式等其他类型的电子流量计，电磁电子流量计 dn200 具备显著技术优势：其一，全通径无压损设计，测量管内无任何机械转动部件或节流元件，流体可沿管道顺畅流动，不会产生压力损失，尤其适配 dn200 这种中大型管径 —— 在工业循环水、市政供水等大流量场景中，可降低水泵等输送设备的能耗，减少系统运行成本，同时避免机械部件磨损导致的测量精度下降，设备使用寿命可达 8-10 年；其二，测量精度高且稳定性强，在设计流量范围内（通常为额定流量的 0.5%-120%），测量精度可达 ±0.5%（引用误差），且受流体温度（-20℃-180℃，需匹配对应内衬材质）、压力（≤1.6MPa，常规工况）、粘度等参数影响小，通过交变磁场与温度补偿算法，可有效抵消流体特性变化与环境干扰，满足工业贸易结算、环保达标排放等对计量精度要求严苛的场景；其三，适配流体类型广泛，可测量各类导电流体（电导率≥5μS/cm），包括清水、工业废水（含少量悬浮颗粒）、酸碱溶液、泥浆（低浓度）等，尤其在 dn200 管道输送的工业废水处理场景中，无需担心杂质堵塞测量通道，解决了传统流量计对流体清洁度要求高的痛点；其四，抗干扰能力强，采用交变磁场励磁方式，可避免直流磁场导致的电极极化与电化学干扰，同时转换器内置电磁屏蔽电路，能抵御外界强电磁辐射（如高压电缆、变频器）的影响，在工业厂区等复杂电磁环境中仍能稳定运行；其五，智能化与便捷性突出，多数设备支持参数远程设置与流量数据无线传输（如 LoRa、4G 模块），便于运维人员远程监控；部分设备具备自诊断功能，可实时监测励磁线圈、电极、供电系统的运行状态，当出现线圈故障、电极结垢、流量超限时，自动发出报警信号，降低运维排查难度。
三、电子流量计 dn200（电磁类型）的安装要求与使用注意事项
安装质量直接决定电磁电子流量计 dn200 的测量精度与运行稳定性，需严格遵循以下要求：首先是管道条件要求，安装位置需选择管道内水流平稳、无漩涡、无气泡的直管段，避免靠近阀门、泵体、弯头、三通、缩径 / 扩径管等易产生水流扰动的部件 —— 根据行业规范，上游直管段长度需不小于 10 倍公称直径（即 10×200mm=2000mm），下游直管段长度需不小于 5 倍公称直径（即 5×200mm=1000mm）；若现场空间受限无法满足直管段要求，需在上游安装整流器（如蜂窝式、叶片式），通过整流器梳理水流，减少漩涡与流速分布不均对测量的影响；同时，管道内必须保证满管流状态，若安装位置存在管道高点（易积存气泡），需在高点安装排气阀，定期排出管道内的空气，避免气泡切割磁感线导致感应电动势信号紊乱，影响流量计算精度。
其次是传感器安装要求，一体式设备需确保传感器轴线与管道轴线同轴，偏差角度不超过 3°，避免因安装倾斜导致流体流速分布不均；分体式设备的传感器与转换器之间的连接线缆需使用专用屏蔽线缆，线缆长度不宜超过 100 米（过长会导致信号衰减），且线缆需远离强电电缆（如动力电缆），避免平行敷设，若交叉敷设需保持垂直角度，减少电磁干扰；电极安装方向需与流体流动方向垂直，且测量管内壁的内衬需完整无破损，若内衬出现裂纹或脱落，需及时更换，防止流体腐蚀测量管或导致电极短路；此外，设备需可靠接地，传感器与转换器均需单独接地，接地电阻不大于 4Ω，接地极需远离其他设备的接地极（距离≥5 米），避免接地环流干扰信号。
再次是环境条件要求，传感器安装环境需避免高温高湿（环境温度≤60℃，相对湿度≤85%，无冷凝）、阳光直射与剧烈振动，若安装在室外，需加装防雨防晒罩；转换器安装环境需保持干燥通风，远离变频器、高压柜等强电磁干扰源，若无法远离，需在转换器外侧加装电磁屏蔽罩；同时，安装位置需便于后期维护，传感器周围需预留不小于 500mm 的操作空间，方便拆卸清洁电极与检查内衬。
最后是流体预处理要求，若测量流体中含有较多悬浮颗粒（如泥浆、工业废渣），需在传感器上游安装过滤器（过滤精度不低于 50 目），防止颗粒磨损电极或堵塞测量管；若流体中含有易结晶物质（如盐溶液、糖溶液），需对测量管进行伴热保温处理，避免结晶附着在电极表面，影响感应电动势采集。
在使用过程中，需注意以下事项：一是首次开机前的参数校准，需根据实际管道参数（公称直径 200mm、管道材质、壁厚）、流体参数（电导率、温度范围）在转换器中输入对应参数，设备会自动生成匹配的仪表常数 K，若参数输入错误，会直接导致流量测量偏差（如误将管道材质设为碳钢而非不锈钢，会影响磁场分布，导致流速计算误差）；二是日常数据监控，需定期查看显示单元的瞬时流量、累积流量、电极电压等参数，观察流量是否处于正常波动范围，若出现流量骤升骤降、电极电压异常（低于 20mV），需及时停机检查，排除管道泄漏、电极结垢等问题；三是避免流体异常状态，禁止在管道内流体断流、空管或剧烈脉动时长期运行设备，断流空管会导致电极干烧，脉动流会导致感应电动势信号波动，影响测量精度；四是冬季防冻措施，若设备安装在低温环境（温度≤0℃），且测量流体为水，需对测量管与传感器进行保温处理（如包裹岩棉保温层），防止流体结冰膨胀损坏测量管与内衬；五是数据备份与管理，对于需长期存档的流量数据（如环保排放记录、工业能耗统计），需定期通过通信接口将数据导出至上位机或 U 盘，备份周期建议不超过 1 周，避免因设备故障导致数据丢失。
四、电子流量计 dn200（电磁类型）的维护要点与常见故障处理
日常维护是保障电磁电子流量计 dn200 长期稳定运行的关键，需遵循以下要点：一是定期清洁维护，需每 3-6 个月对电极与内衬进行清洁 —— 清洁前需关闭管道阀门，放空管道内流体，拆卸传感器法兰端盖，用软布蘸取中性清洁剂（如肥皂水）擦拭电极表面，去除结垢与油污，若结垢较厚，可使用细砂纸（400 目以上）轻轻打磨电极表面（避免损伤电极镀层），再用清水冲洗干净；同时检查内衬是否存在破损、老化或变形，若内衬出现裂纹或脱落，需及时更换同材质内衬（如聚四氟乙烯内衬适配酸碱流体，橡胶内衬适配清水），更换后需重新校准仪表常数；外夹式传感器（若适配）需每 1-2 个月清洁管道外壁与传感器探头，去除表面灰尘与锈迹，确保磁场传递稳定。
二是线路与接地检查，每季度检查传感器与转换器之间的屏蔽线缆连接是否牢固，线缆外皮是否有破损、老化现象，若发现线缆破损，需及时更换专用屏蔽线缆，防止信号泄漏或外界干扰；同时检查设备接地是否可靠，用接地电阻测试仪测量接地电阻，确保不大于 4Ω，若接地电阻超标，需重新敷设接地极（如采用镀锌钢管接地极，埋深不小于 1.5 米），并添加降阻剂改善接地效果。
三是精度校准，建议每 1-2 年委托具备国家计量认证（CMA）资质的第三方检测机构进行精度校准，校准过程中需模拟实际使用的流量范围（通常为额定流量的 10%-100%），通过标准流量装置（如标准体积管、称重法装置）比对设备测量值与标准值，调整仪表常数 K，确保测量精度符合 ±0.5% 的要求；若设备用于贸易结算（如市政供水收费、工业产品计量），需按照《计量法》要求每 1 年进行强制校准，校准合格后方可继续使用。
四是设备存放维护，若设备需长期停用（超过 3 个月），需先清洁传感器与转换器，放空测量管内残留流体，关闭供电电源，拆除连接线缆；传感器需存放于阴凉干燥处（环境温度 0℃-40℃，相对湿度≤70%），避免与腐蚀性气体或化学品接触；转换器需单独存放，避免剧烈碰撞，存放前需将内部数据导出备份，防止数据丢失。
在实际使用中，电磁电子流量计 dn200 可能出现以下常见故障，需针对性处理：一是无流量显示但管道内有流体流动，首先检查供电系统是否正常，用万用表测量转换器供电电压，若电压为 0，需排查供电线路是否断路或保险丝熔断（更换同规格保险丝，如 5A/250V）；其次检查传感器与转换器之间的线缆是否接触不良，重新插拔线缆接头并紧固螺丝；最后检查管道是否存在空管或气泡，打开排气阀排出空气，若仍无显示，需检查电极是否被严重结垢覆盖，清洁电极后重新开机。
二是测量精度偏差超过允许范围，首先排查管道是否存在漩涡或流速分布不均，观察流体是否平稳，若存在扰动，需调整安装位置或加装整流器；其次检查电极是否结垢或腐蚀，结垢会导致感应电动势信号减弱，腐蚀会影响电极导电性，需清洁或更换电极；再次检查是否超过设备额定流量范围，若实际流量低于最小量程（通常为额定流量的 0.5%）或高于最大量程（通常为额定流量的 120%），需更换适配量程的设备；最后检查仪表常数 K 是否设置错误，对照设备说明书重新输入正确的 K 值（由传感器结构参数决定）。
三是设备报警提示（如 “励磁故障”“电极故障”），若显示 “励磁故障”，需检查励磁线圈是否断路，用万用表测量线圈电阻（正常范围通常为 50-200Ω），若电阻无穷大，需更换励磁线圈；若显示 “电极故障”，需检查电极之间的绝缘电阻（正常应≥100MΩ），若绝缘电阻过低，可能是内衬破损导致电极短路，需更换内衬；若报警为 “流量超限”，需检查管道阀门是否全开或存在泄漏，关闭部分阀门降低流量至额定范围，或排查泄漏点并修复。
四是显示数据波动频繁，首先检查是否存在强电磁干扰，观察附近是否有变频器、高压设备运行，若有，需加装电磁屏蔽罩或调整设备安装位置；其次检查流体是否存在脉动流（如泵体脉动），可在传感器上游安装缓冲罐稳定流速；最后检查转换器参数设置，将 “阻尼系数” 调大（通常范围 0-10 秒），减缓数据波动，若仍无改善，需检查供电电压是否稳定，加装稳压电源（如 220V AC 稳压电源）。
五、电子流量计 dn200（电磁类型）的典型应用场景
电磁电子流量计 dn200 凭借适配 dn200 中等管径、抗污染、高精度的特性，在多个领域展现出不可替代的应用价值：在工业废水处理领域，化工、冶金、造纸等行业的废水排放管道多采用 dn200 管径，该流量计可精准测量废水排放量 —— 由于工业废水含有悬浮颗粒、酸碱物质，传统流量计易堵塞或腐蚀，而电磁流量计的全通径内衬与耐腐蚀电极可有效应对，同时通过实时流量数据与环保排放标准比对，帮助企业监控废水排放是否达标，避免超标排放处罚；在市政污水处理领域，污水处理厂的进水管道与出水管道常用 dn200 规格，流量计可监测进水流量以匹配污水处理工艺负荷（如曝气强度、药剂投放量），同时计量出水流量，统计每日污水处理量，为市政部门评估污水处理厂运行效率提供数据支撑，此外还可通过进水与出水流量比对，排查管网是否存在泄漏或偷排情况。
在电力行业循环水系统中，火电厂、核电站的汽轮机冷却循环水管道多采用 dn200 管径，该流量计可实时监测循环水流量 —— 循环水流量直接影响汽轮机冷却效率，流量过低会导致设备过热，过高则增加水泵能耗，电磁流量计的无压损设计可降低循环水系统能耗，同时高精度测量能帮助运维人员调整循环水泵运行参数，实现节能降耗，此外其抗高温特性（适配高温内衬时可耐受 180℃流体）也能适应循环水的高温工况。
在化工行业工艺流体计量中，酸碱溶液、盐溶液等导电工艺流体的输送管道常用 dn200 管径，该流量计可实现工艺流体的精准计量 —— 化工生产中，流体流量直接影响反应效率与产品质量（如酸碱中和反应需精确控制流量比例），电磁流量计的耐腐蚀内衬（如聚四氟乙烯）与电极（如哈氏合金）可抵御酸碱腐蚀，同时数字化输出的流量数据可与 DCS 系统联动，实现工艺流量的自动调节，减少人工干预，提升生产稳定性。
在市政供水领域，城市供水管网的分区计量（DMA）常用 dn200 管径管道，该流量计可计量区域供水量 —— 通过在各个供水分区的入口安装电磁流量计，实时监测分区供水量，并与用户水表累积流量比对，计算管网漏损率，帮助供水企业定位漏损区域，减少水资源浪费；同时其远程通信功能可实现供水量的实时监控，当出现流量异常（如爆管导致流量骤增）时，及时发出报警，便于运维人员快速抢修。
在农业灌溉领域，大型农田灌溉系统的主干管道多采用 dn200 管径，该流量计可计量灌溉用水量 —— 现代农业强调精准灌溉，通过电磁流量计监测灌溉流量，结合作物需水量数据，调整灌溉时长与流量，避免水资源浪费；同时累积流量数据可帮助农户统计灌溉成本，优化灌溉方案，尤其在缺水地区，该流量计对实现节水农业具有重要意义。
综上所述，电子流量计 dn200（电磁类型）作为适配中等管径导电流体计量的核心设备，其清晰的结构组成、基于法拉第定律的成熟工作原理、无压损高精度的技术优势，使其在安装规范、使用合理、维护到位的前提下，能稳定满足多领域的流量计量需求。从工业废水处理到市政供水，从电力循环水到化工工艺、农业灌溉，该流量计不仅为流体管控提供了精准的数据支撑，更在节能降耗、环保达标、资源优化配置中发挥着关键作用。随着工业互联网技术的发展，未来电磁电子流量计 dn200 还将进一步融合边缘计算、AI 诊断等功能，实现更智能的故障预警与流量预测，在流体计量领域展现更大的应用价值，为各行业的高效运行与可持续发展提供有力保障。
