温湿度变送器的技术演进与产业实践

在工业自动化与环境监测领域，温湿度变送器作为核心测量设备，其精度、可靠性及智能化水平直接影响生产效率与环境控制质量。传感器厂家通过融合微电子技术、材料科学与通信协议创新，构建了从基础型到防爆型的完整产品线，其测量精度（±0.5℃/±3% RH）、响应速度（≤10 秒）及环境适应性（-40℃至 180℃）显著优于传统仪表。本文将从技术原理、制造工艺、应用场景及发展趋势等维度，系统解析温湿度变送器的技术特征与产业实践。

温湿度变送器的技术发展紧密贴合工业 4.0 与绿色发展需求，通过数据实时传输与边缘计算能力，成为现代工业物联网（IIoT）系统的关键数据采集节点。其核心价值在于通过材料创新与工艺优化，解决传统传感器在复杂环境下的快速失效问题，同时满足多行业对高精度、智能化监测的需求。

一、技术原理与核心架构

温湿度变送器的技术路线围绕物理测量与信号处理展开，其核心架构体现针对性创新。
湿度测量技术基于物理特性差异：

• 电容式原理：利用高分子聚合物薄膜（如 HUMICAP® 材料）吸湿后介电常数变化（Δε=ε_湿 -ε_干），通过检测电容值（C=εS/d）计算相对湿度。生产厂家通过优化薄膜厚度（d=2-5μm）与电极结构，使测量精度达 ±1.5% RH（23℃时），响应时间≤8 秒。某案例显示，在高湿环境（95% RH）中，电容式传感器连续运行 1 年，精度漂移＜±0.5% RH。
• 电阻式原理：采用湿敏电阻（如 JUCSAN® 材料），其阻值随湿度变化呈指数关系（R=R0・e^(k・RH)）。厂家通过温度补偿算法（误差≤±0.2% RH/℃），使测量范围扩展至 0-100% RH，精度 ±3% RH。某生产线在 - 20℃至 60℃温度波动下，湿度测量误差控制在 ±2% 以内。

温度测量技术依托热传导特性：

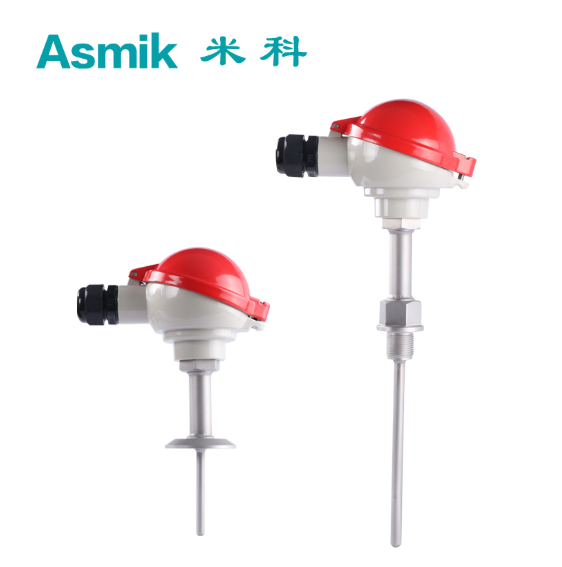

• 铂电阻（Pt100）：基于金属铂的电阻温度系数（α=0.00385/℃），通过四线制测量电路（误差≤±0.1℃），使温度范围扩展至 - 200℃至 850℃。某化工项目中，Pt100 传感器在高温反应釜（150℃）中，测量误差≤±0.3℃。
• 热电偶：利用塞贝克效应（E=α・ΔT），选择 K 型（镍铬 - 镍硅）或 S 型（铂铑 - 铂）热电偶，通过冷端补偿技术（误差≤±0.5℃），适用于 - 270℃至 1800℃极端环境。某钢铁厂在高炉监测中，S 型热电偶在 1300℃高温下，响应时间≤2 秒。

信号处理与通信机制融合硬件与软件创新：

• 模拟信号输出：采用 4-20mA 电流环（负载≤500Ω）或 0-10V 电压信号，通过线性化处理（误差≤±0.1% FS），确保与 PLC、DCS 系统兼容。某污水处理厂通过 4-20mA 信号联动加药系统，使 pH 调节精度从 ±0.5 提升至 ±0.1。
• 数字通信协议：支持 Modbus RTU（速率 1200-115200bps）、BACnet MS/TP 等协议，通过 RS485 总线实现多设备共线通信（节点数≤32）。某数据中心通过 Modbus 协议接入 200 台变送器，数据更新率≥2Hz，能耗监测误差从 ±5% 降至 ±1.5%。
• 边缘计算能力：集成微处理器（如 ARM Cortex-M3），实现数据预处理（如露点计算、超限报警），减少云端数据传输量。某制药厂通过边缘计算模块，将温湿度异常响应时间从 10 分钟缩短至 30 秒。

二、制造工艺与质量控制

温湿度变送器的生产需平衡高精度与复杂工况适应性，厂家通过精密制造与严格测试实现性能保障。
传感器制造工艺：

• 封装技术：采用激光焊接（焊缝宽度≤0.2mm）将铂电阻与不锈钢护套密封连接，经氦质谱检漏（泄漏率≤1×10⁻⁹Pa・m³/s）确保密封性。某生产线通过数字化焊接机器人（重复定位精度 ±0.02mm），使传感器焊接良品率提升至 99.5%。
• 温度补偿模块：集成 NTC 热敏电阻（精度 ±0.1℃）与动态补偿算法，消除环境温度对湿度测量的影响。在 - 20℃至 80℃温度波动下，湿度测量误差控制在 ±0.5% RH 以内。
• 抗干扰设计：电路板采用六层 PCB（信号层 / 接地层 / 电源层 / 屏蔽层），关键元器件（如运算放大器 AD8221）选用工业级产品，通过 SMT 贴片技术（精度 ±0.05mm）焊接，确保在强电磁干扰（10V/m）环境下的稳定性。

整机测试流程：

• 实流标定：采用标准湿度发生器（如双压法，不确定度≤±0.5% RH）与恒温槽（精度 ±0.05℃），对不同介质（密度 0.8-1.2g/cm³）进行多工况校准。DN100 以下变送器标定成本约 800 元 / 台，确保全量程误差＜±0.75% FS。
• 环境测试：覆盖盐雾试验（5% NaCl 溶液，96 小时）、湿热试验（40℃、95% RH，1000 小时）及防爆认证（Ex ia IIC T6），验证外壳与传感器的耐腐蚀性及安全性。某型号通过 10 万次振动测试（10-500Hz，1g 加速度）后，零点漂移＜±0.05% FS。
• 协议兼容性测试：通过 HART 通信测试平台（如 Rosemount 375）验证协议一致性，确保与主流 SCADA 系统（如 ABB、西门子）的兼容性。某案例中，50 台变送器与云平台对接，通信成功率达 99.9%。

行业认证确保合规性：产品通过 ISO 9001 质量管理体系认证、CE 认证（LVD/EMC 指令）及 CMC 计量认证，部分型号符合 GB/T 18659-2002/ISO 12765 国际标准。

三、行业应用与场景适配

温湿度变送器的技术优势在多行业场景中显著提升监测效率。
工业制造领域：

• 半导体洁净室：在百级洁净车间中，采用高精度变送器（精度 ±0.2℃/±1% RH）结合 Modbus 协议，实时上传数据至中央控制室。某芯片厂通过该技术实现温湿度波动从 ±1℃/±3% RH 降至 ±0.3℃/±1.5% RH，晶圆良率提升 8%。
• 锂电池生产：在极片涂布工序中，插入式变送器（防护等级 IP68）与 PLC 系统联动，根据设定温湿度自动调节烘箱参数。某案例显示，温湿度控制精度提升后，电池容量一致性从 ±3% 提高至 ±1.2%。

农业与环保领域：

• 智慧农业大棚：在温室中安装防爆型变送器（Ex d IIC T6），通过 4G 模块将数据传输至云端平台。某农业项目中，结合 AI 算法分析 200 个监测点数据，预测作物需水量准确率达 92%，节水率提升 35%。
• 危废处理系统：在酸性废水储罐中，选用耐腐蚀性传感器（材质哈氏合金 C-276）监测温湿度，通过 HART 协议的 BROADCAST 命令同步校准多台设备。某化工厂应用后，数据一致性从 85% 提升至 98%，减少人工校准频次 70%。

医疗与数据中心：

• 药品冷链物流：在冷藏车中安装无线变送器（支持 LoRa 协议），实时监测运输过程中的温湿度。某医药企业通过该技术实现冷链断链报警响应时间从 30 分钟缩短至 5 分钟，药品损耗率从 5% 降至 1.5%。
• 数据中心节能：在服务器机房部署温湿度传感器网络，通过边缘计算模块动态调整空调风量。某数据中心应用后，PUE 值从 1.8 降至 1.3，年节约电费超 200 万元。

四、发展趋势与技术创新

随着工业智能化与环保政策升级，温湿度变送器正朝着以下方向发展：
物联网与边缘计算融合：

• 5G 通信扩展：支持 5G 模块的变送器可直接接入工业互联网平台，实现数据实时上传与远程诊断。某化工园区通过云平台分析 200 台设备数据，预测设备故障准确率达 92%，运维成本降低 35%。
• 区块链技术应用：引入区块链技术实现数据不可篡改，确保监测数据的法律有效性。某环保项目通过区块链存证，数据争议处理周期从 5 天缩短至 24 小时。

AI 算法与多参数融合：

• 预测性维护：集成边缘计算模块的变送器通过机器学习分析温湿度、压力等参数，建立设备健康模型。在某石化项目中，AI 算法使故障预警准确率从 70% 提升至 95%，停机时间减少 50%。
• 四参数集成探头：开发集成温湿度、气压、光照的多参数探头，通过数据交叉验证提升监测可靠性。某型设备在农业大棚中，同步监测温湿度与光照强度（0-20000lux），数据融合误差＜±0.5%。

模块化与可持续设计：

• 标准化接口：采用 M12 连接器与通用协议（如 OPC UA），支持传感器与主机快速更换。当工艺调整时，仅需更换适配的探头，改造成本降低 40%。
• 绿色制造：引入可降解材料（如聚乳酸外壳）与低功耗设计（待机功耗＜0.5W），使设备全生命周期碳足迹减少 30%，符合欧盟 RoHS 指令。

结语

温湿度变送器的技术发展，紧密贴合现代工业对环境监测的严苛要求。传感器厂家通过材料创新与工艺优化，使其产品在复杂环境中实现高效、稳定的温湿度监测，为工业制造、农业、医疗等行业的安全生产与绿色发展提供坚实保障。未来，随着物联网、AI 技术的深度融合，这类设备将进一步向智能化、网络化升级，成为工业互联网系统的 “神经末梢”，助力行业实现数字化转型与可持续发展。
